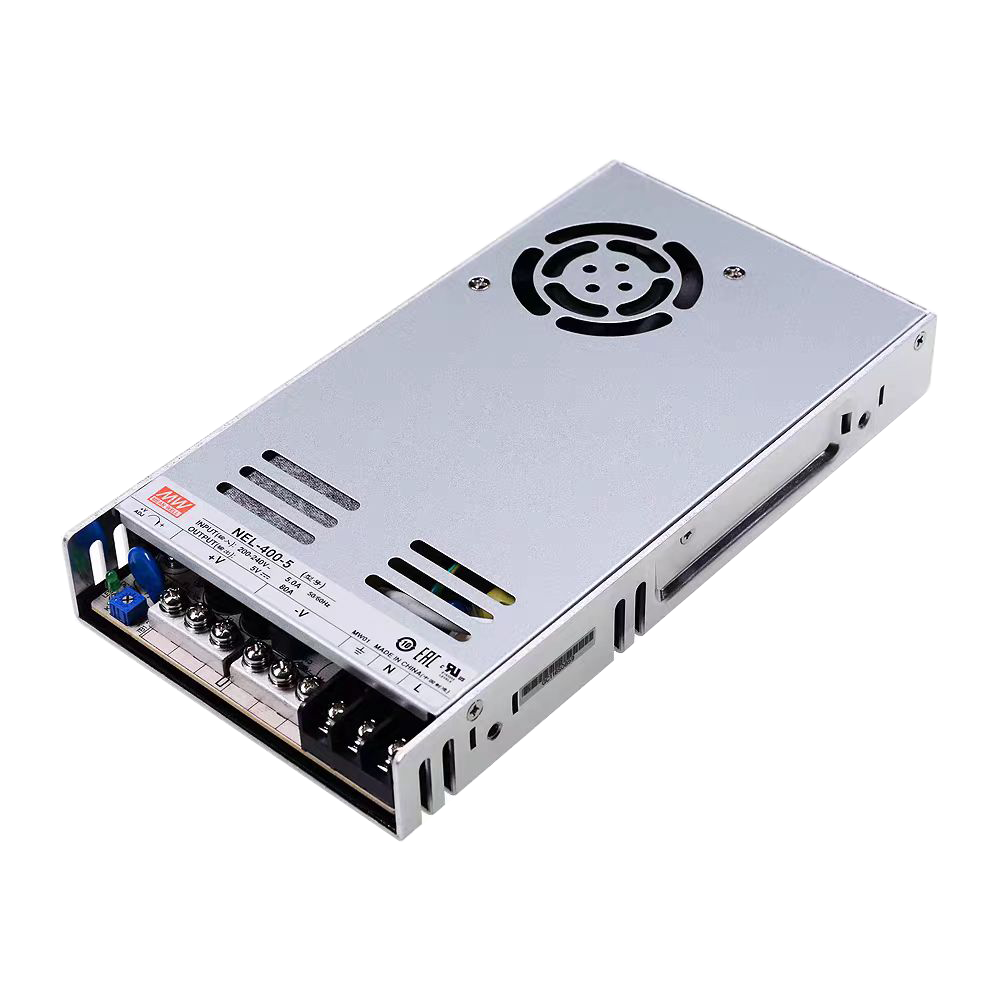

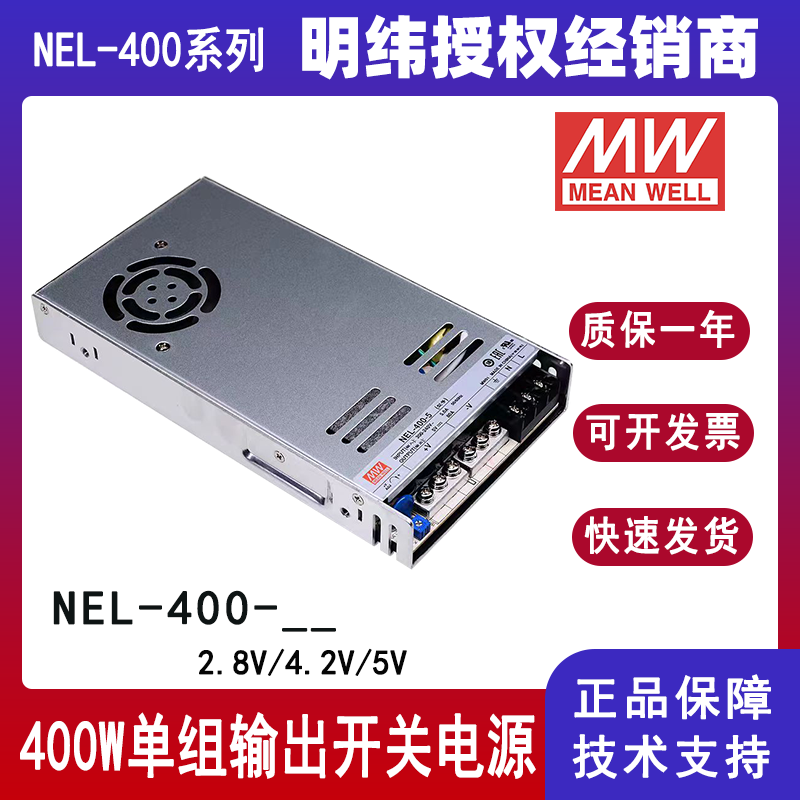

| 型号 | NEL-400-2.8 | NEL-400-4.2 | NEL-400-5 | |||||
| 输出 | 直流电压 | 2.8V | 4.2V | 5V | ||||
| 额定电流 | 80A | 80A | 80A | |||||
| 电流范围 | 0 ~ 80A | 0 ~ 80A | 0 ~ 80A | |||||
| 额定功率 | 224W | 336W | 400W | |||||
| 纹波与噪声(max)备注2 | 150mVp-p | 150mVp-p | 150mVp-p | |||||
| 电压调整范围 | 2.5 ~ 3V | 3.6 ~ 4.4V | 4.5 ~ 5.5V | |||||
| 电压精度 备注3 | +3%,-4.5% | +3%,-4.5% | ±3.0% | |||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | |||||
| 负载调整率 | ±2.5% | ±2.5% | ±2.0% | |||||
| 启动、上升时间 | 2500ms, 50ms/230VAC | |||||||
| 保持时间(Typ.) | 20ms/230VAC | |||||||
| 输入 | 电压范围 | 180 ~ 264VAC 254 ~ 370VDC | ||||||
| 频率范围 | 47 ~ 63Hz | |||||||
| 效率(Typ.) | 79% | 83% | 84% | |||||
| 交流电流(Typ.) | 3A/230VAC | 4A/230VAC | 5A/230VAC | |||||
| 浪涌电流(Typ.) | 100A/230VAC | |||||||
| 漏电流 | < 1mA/ 240VAC | |||||||
| 保护 | 过负载 | 额定输出功率的105%~ 140% | ||||||
| 保护模式:打嗝模式 ，负载异常条件移除后可自动恢复 | ||||||||
| 过电压 | 3.22 ~ 3.78V | 4.6 ~ 5.4V | 5.6 ~ 7V | |||||
| 保护模式:打嗝模式 ，异常条件移除后可 自动恢复 | ||||||||
| 过温度 | 关断输出电压, 温度下降后可 自动恢复 | |||||||
| 环境 | 工作温度 | -20 ~ +60C (请参考负载减额曲线) | ||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||
| 储存温度、湿度 | -20 ~ +85C, 10 ~ 95% RH | |||||||
| 温度系数 | ±0.03%/C (0 ~ 50C) | |||||||
| 耐振动 | 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||
| 安规和电磁兼容 | 安全规范 | UL62368-1,EAC TP TC 004认证通过 | ||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||
| 电磁兼容发射 | 符合EAC TP TC 020 | |||||||
| 电磁兼容抗扰度 | 符合EAC TP TC 020 | |||||||
| 其它 | MTBF | 1708.9K hrs min. Telcordia SR-332 (Bellcore) ; 220.9Khrs min. MIL-HDBK-217F (25℃) | ||||||
| 尺寸 | 215*115*30mm (L*W*H) | |||||||
| 包装 | 0.85Kg;15pcs/13.8Kg/0.78CUFT | |||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 ※ 产品免责声明：详细请参阅 | |||||||
