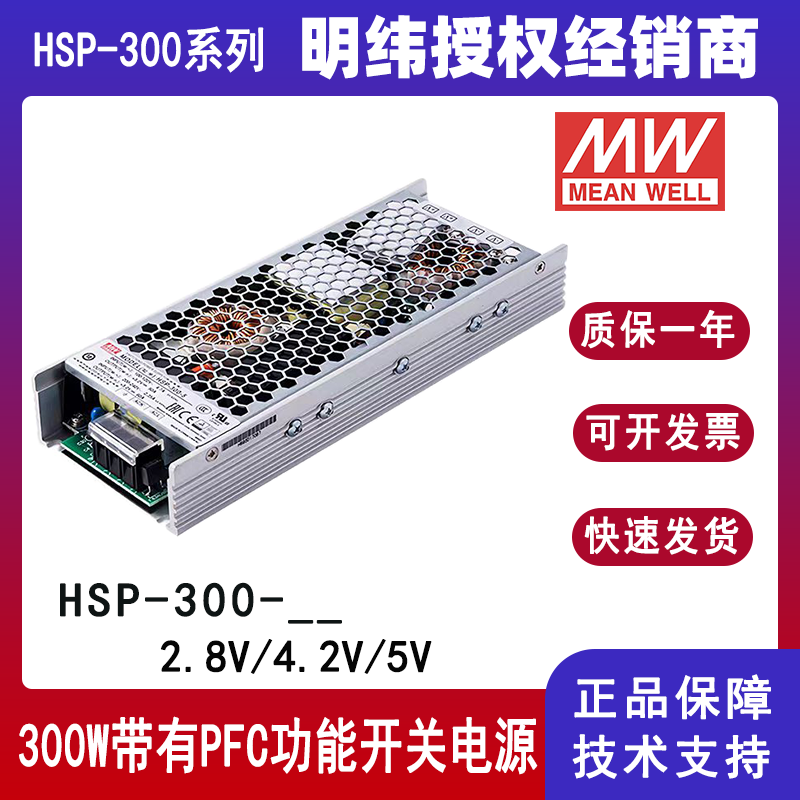

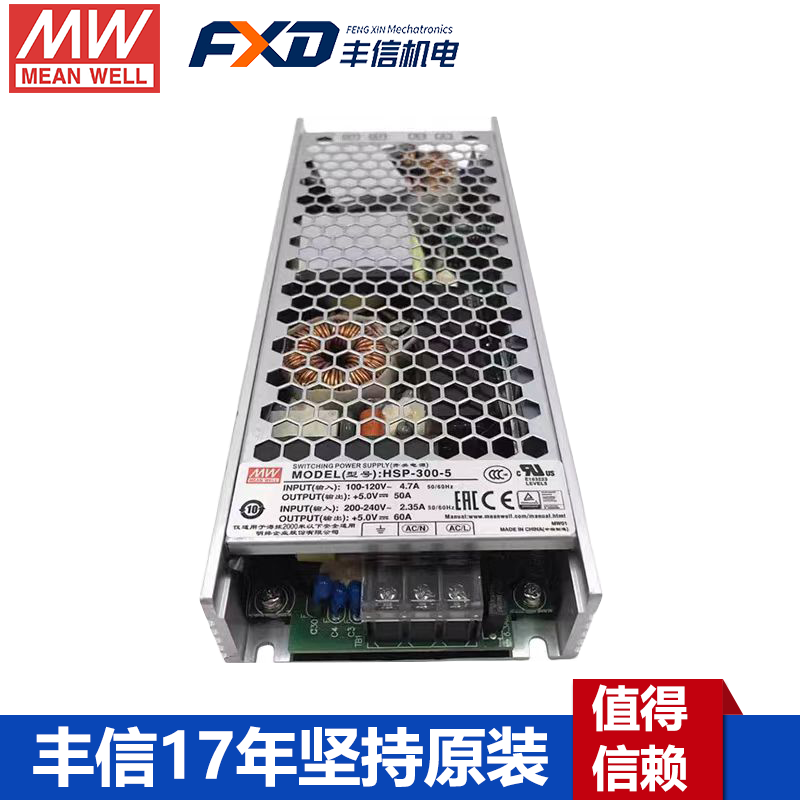

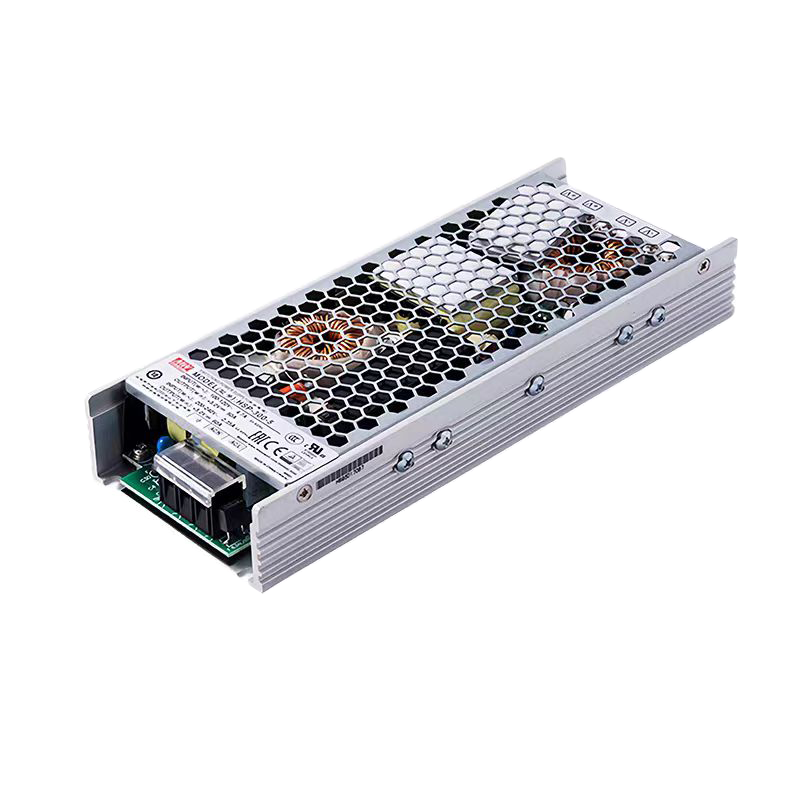

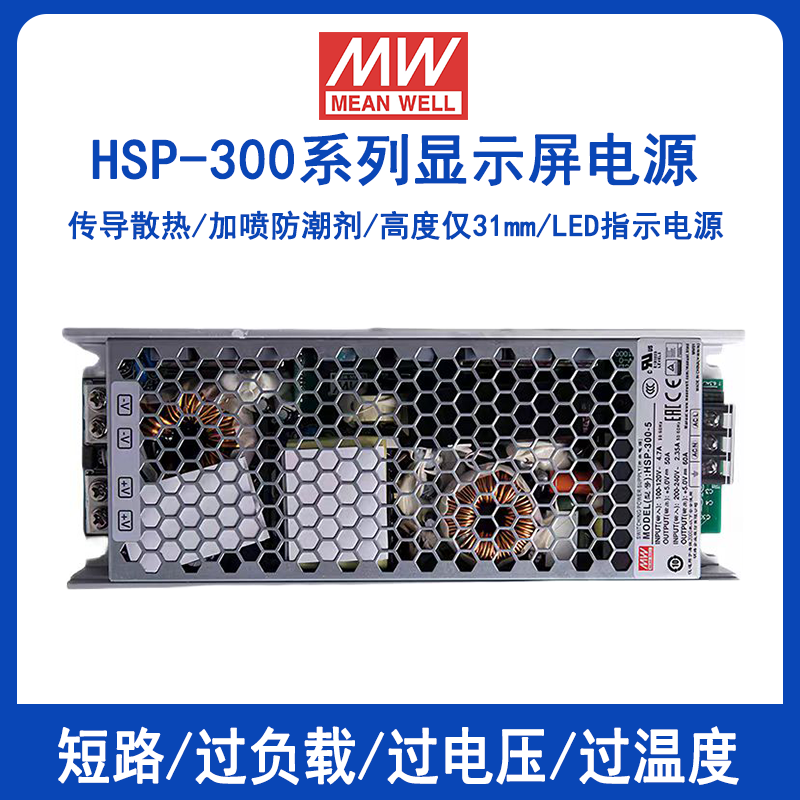

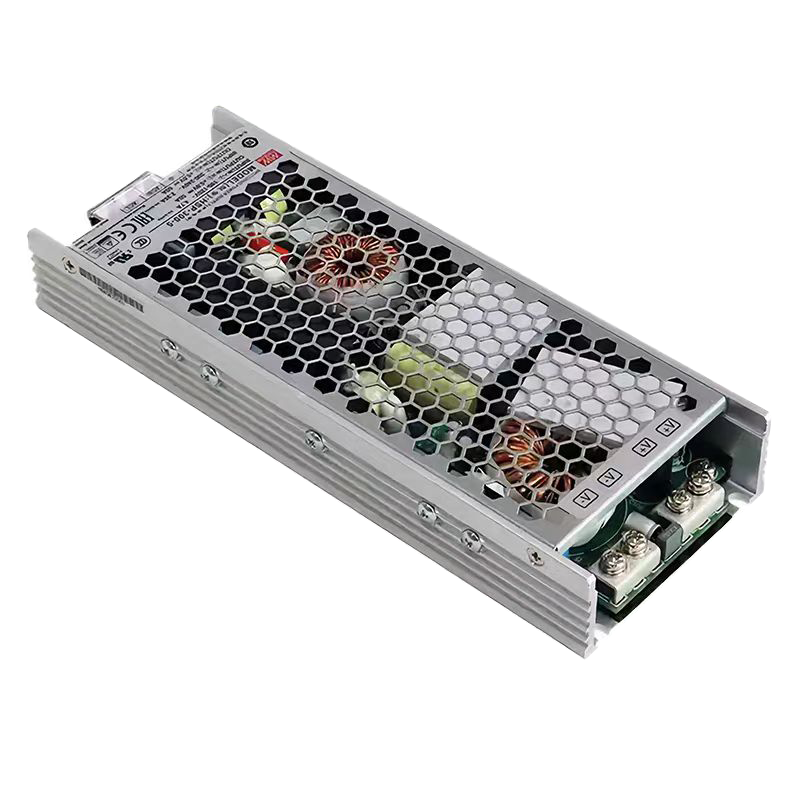

| 型号 | HSP-300-2.8 | HSP-300-4.2 | HSP-300-5 | |||||||
| 输出 | 直流电压 | 2.8V | 4.2V | 5V | ||||||
| 额定电流 | 60A | 60A | 60A | |||||||
| 电流范围 备注5 | 0 ~ 60A | 0 ~ 60A | 0 ~ 60A | |||||||
| 额定功率 (自然冷却) | 168W | 252W | 300W | |||||||
| 纹波与噪声(max)备注2 | 110mVp-p | 150mVp-p | 150mVp-p | |||||||
| 电压调整范围 | 2.5~3V | 3.6~4.4V | 4.5~5.5V | |||||||
| 电压精度 备注3 | ±2.0% | ±2.0% | ±2.0% | |||||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | |||||||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | |||||||
| 启动、上升时间 | 2000ms, 100ms/230VAC 3000ms, 100ms/115VAC(满载时) | |||||||||
| 保持时间(Typ.) | 8ms/230VAC 8ms/115VAC(满载时) | |||||||||
| 输入 | 电压范围 备注4 | 180 ~ 264VAC 254 ~ 370VDC或90~ 135VAC 127~ 190VDC | ||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||
| 功率因素(Typ.) | PF≥0.93/230VAC PF ≥0.98/115VAC(满载时) | |||||||||
| 效率(Typ.) | 80% | 85% | 87% | |||||||
| 交流电流(Typ.) | 2.8A/115VAC 1.4A/230VAC | 3.9A/115VAC 1.95A/230VAC | 4.7A/115VAC 2.35A/230VAC | |||||||
| 浪涌电流(Typ.) | 冷启动：30A/115VAC 60A/230VAC | |||||||||
| 漏电流 | < 1mA/ 240VAC | |||||||||
| 保护 | 过负载 | 额定输出功率的105%~150% | ||||||||
| 保护模式:打嗝模式，异常条件移除后可自动恢复 | ||||||||||
| 短路 | 保护模式:打嗝模式，异常条件移除后可自动恢复 | |||||||||
| 过电压 | 3.22 ~ 3.78V | 4.6 ~ 5.4V | 5.7 ~ 7.0V | |||||||
| 保护模式:关断输出电压，重启后恢复 | ||||||||||
| 过温度 | 关断输出电压 ，异常条件移除后可 自动恢复 | |||||||||
| 环境 | 工作温度 | -30 ~ +70C (请参考"减额曲线") | ||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||
| 储存温度、湿度 | -40 ~ +85C, 10 ~ 95% RH | |||||||||
| 温度系数 | ±0.03%/C (0 ~ 60C) | |||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||
| 安规和 电磁 兼容 (备注5) | 安全规范 | UL60950- 1,IEC62368- 1,CCC GB4943,EAC TP TC 004,TUV BS EN/EN 62368- 1认证通过 | ||||||||
| 耐压 | I/P-O/P:3.0KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC | |||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25C/ 70%RH | |||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32),GB9254,Class B, BS EN/EN61000-3-2,-3,GB17625.1, EAC TP TC 020 | |||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN55024,轻工业标准(浪涌4KV), EAC TP TC 020 | |||||||||
| 其它 | MTBF | 1277. 1K hrs min. Telcordia SR-332(Bellcore) ; 148.2K hrs min. MIL-HDBK-217F (25C) | ||||||||
| 尺寸 | 210*81*31mm (L*W*H) | |||||||||
| 包装 | 0.8kg; 15pcs/ 12. 1kg/ 0.7CUFT | |||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：线性调整率和负载调整率。 4. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。 5. 请参考 “静态特性曲线”。 6. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm ，长450mm*宽450mm的金属铁板上测试。 电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅 “组件电源供应器的EMI测试”。 ※ 产品免责声明：详细请参阅 | |||||||||
