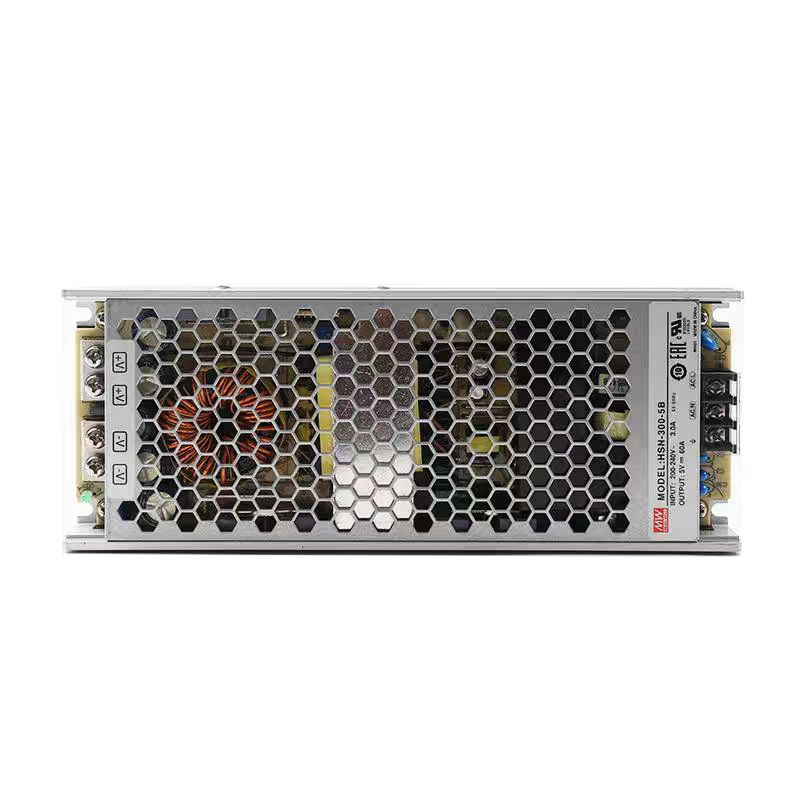

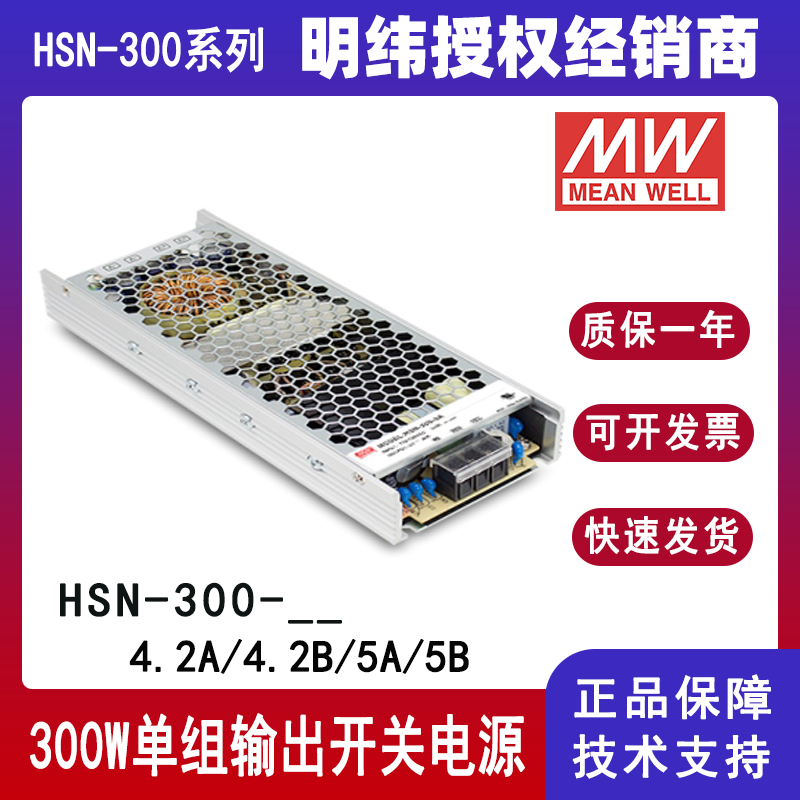

| 型号 | HSN-300-4.2A | HSN-300-4.2B | HSN-300-5A | HSN-300-5B | |
| 输出 | 直流电压 | 4.2V | 4.2V | 5V | 5V |
| 额定电流 备注2 | 50A | 60A | 50A | 60A | |
| 电流范围 | 0 ~ 50A | 0 ~ 60A | 0 ~ 50A | 0 ~ 60A | |
| 额定功率 (自然冷却) | 210W | 252W | 250W | 300W | |
| 纹波与噪声(max)备注3 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
| 电压调整范围 | 3.6~4.4V | 3.6~4.4V | 4.5~5.5V | 4.5~5.5V | |
| 电压精度 备注4 | ±3.0% | ±3.0% | ±3.0% | ±3.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | |
| 启动、上升时间 | 2500ms, 100ms/230VAC; 2500ms, 100ms/ 115VAC | ||||
| 保持时间(Typ.) | 10ms/230VAC; 8ms/ 115VAC(满载时) | ||||
| 输入 | 电压范围 | 90~132VAC或254~373VDC | 180~264VAC或254~373VDC | 90~132VAC或254~373VDC | 180~264VAC或254~373VDC |
| 频率范围 | 47 ~ 63Hz | ||||
| 效率(Typ.) | 85% | 86% | |||
| 交流电流(Typ.) | 3.0A/230VAC; 5.0A/ 115VAC | ||||
| 浪涌电流(Typ.) | 冷启动90A/230VAC | ||||
| 漏电流 | < 1mA | ||||
| 保护 | 过负载 | A型:额定输出功率的105~ 170% B型:额定输出功率的105~ 140% | |||
| 保护模式:打嗝模式 ，异常条件移除后可自动恢复 | |||||
| 短路 | 保护模式:打嗝模式 ，异常条件移除后可自动恢复 | ||||
| 过电压 | 4.7 ~ 5.7V | 5.7 ~ 7.0V | |||
| 保护模式:打嗝模式 ，异常条件移除后可自动恢复 | |||||
| 过温度 | 关断输出电压 ，温度下降后可 自动恢复 | ||||
| 环境 | 工作温度 | -20~+70℃(请参考"减额曲线") | |||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | ||||
| 储存温度、湿度 | -40 ~ +85C, 10 ~ 95% RH | ||||
| 温度系数 | ±0.03%/C (0 ~ 60C) | ||||
| 耐振动 | 10 ~ 500Hz, 3G 10分钟/周期, X、Y 、Z轴各60分钟 | ||||
| 安规和 电磁 兼容 (备注5) | 安全规范 | UL60950-1, EAC TP TC 004认证通过 | |||
| 耐压 | I/P-O/P:3.0KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25C/ 70%RH | ||||
| 电磁兼容发射 | 参照EN55022 (CISPR22) Class A, EAC TP TC 020 | ||||
| 电磁兼容抗扰度 | 参照EN61000-4-5;轻工业标准(浪涌4KV), EAC TP TC 020 | ||||
| 其它 | MTBF | 1758.2K hrs min. Telcordia SR-332(Bellcore) ; 226.5K hrs min. MIL-HDBK-217F (25C) | |||
| 尺寸 | 210*81*31mm (L*W*H) | ||||
| 包装 | 0.67kg; 20pcs/ 14.4kg/0.91CUFT | ||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 请参考“静态特性曲线” 3. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 4. 精度：线性调整率和负载调整率。 5. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。 6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 ※ 产品免责声明：详细请参阅 | ||||
