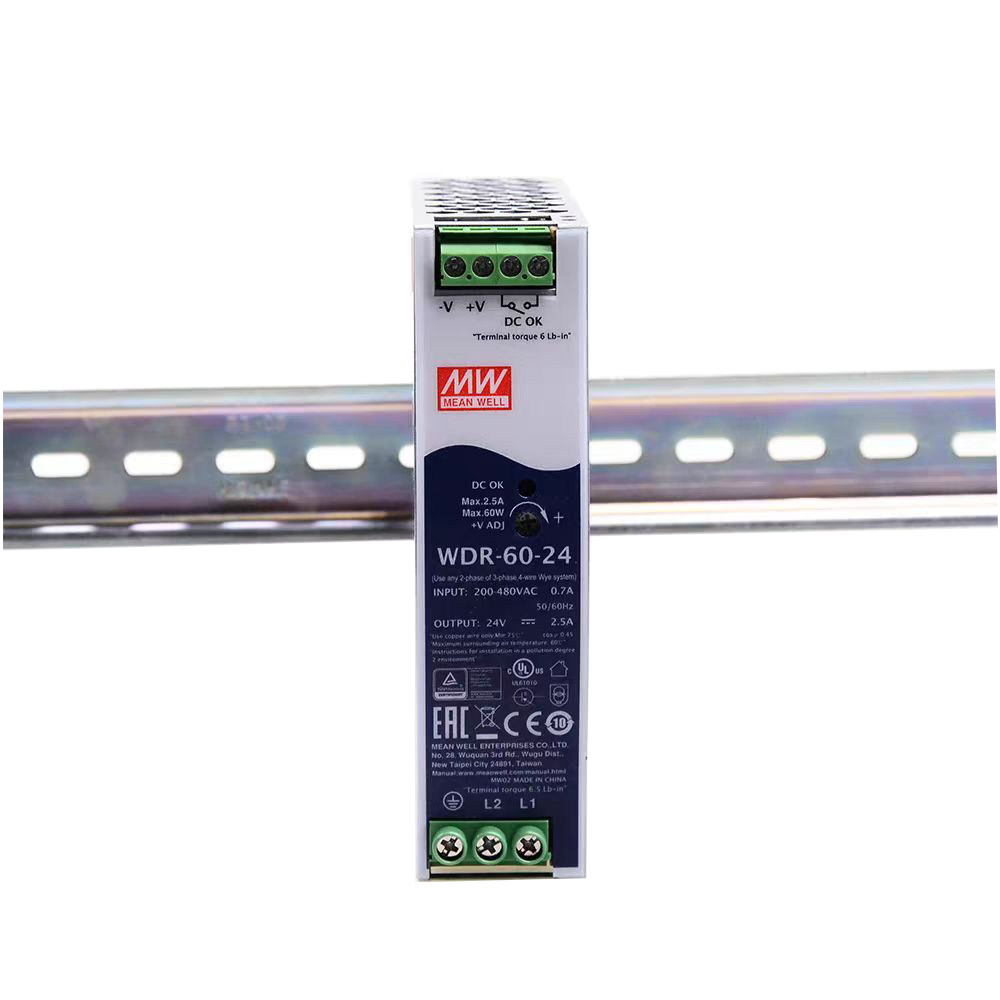

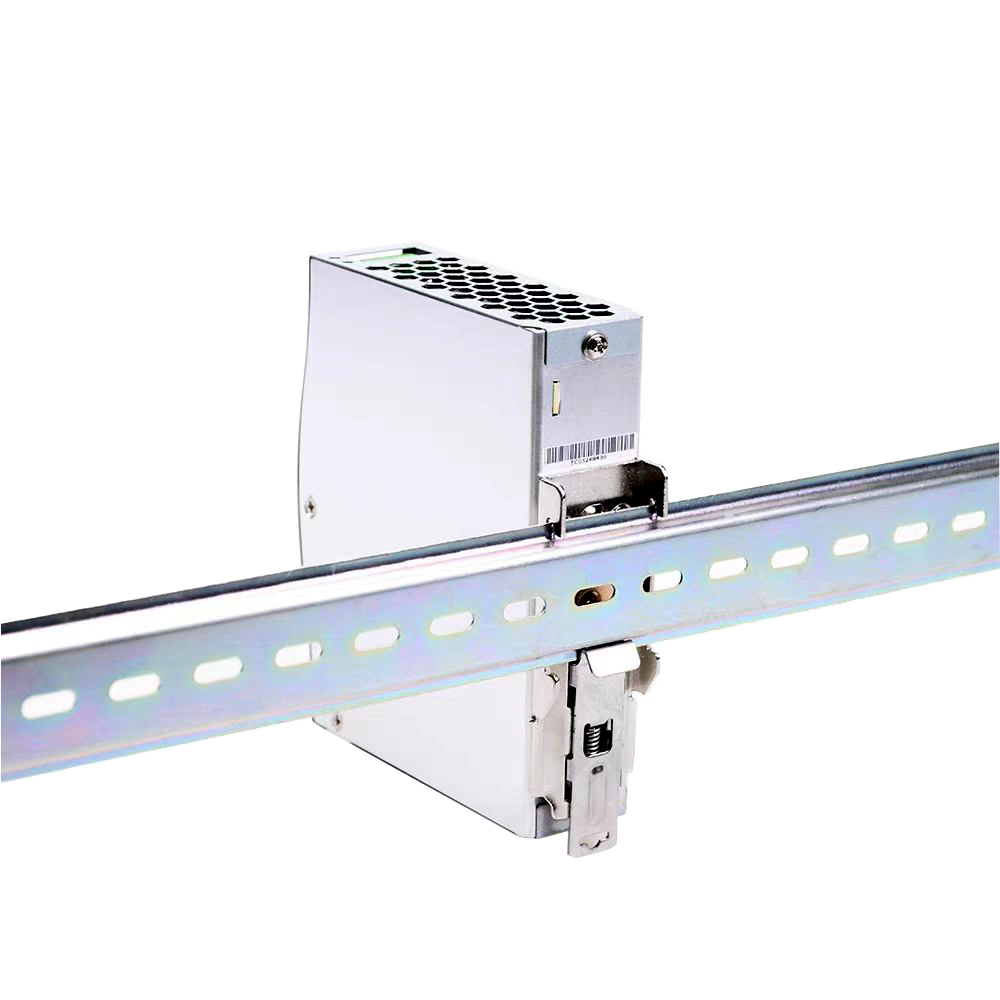

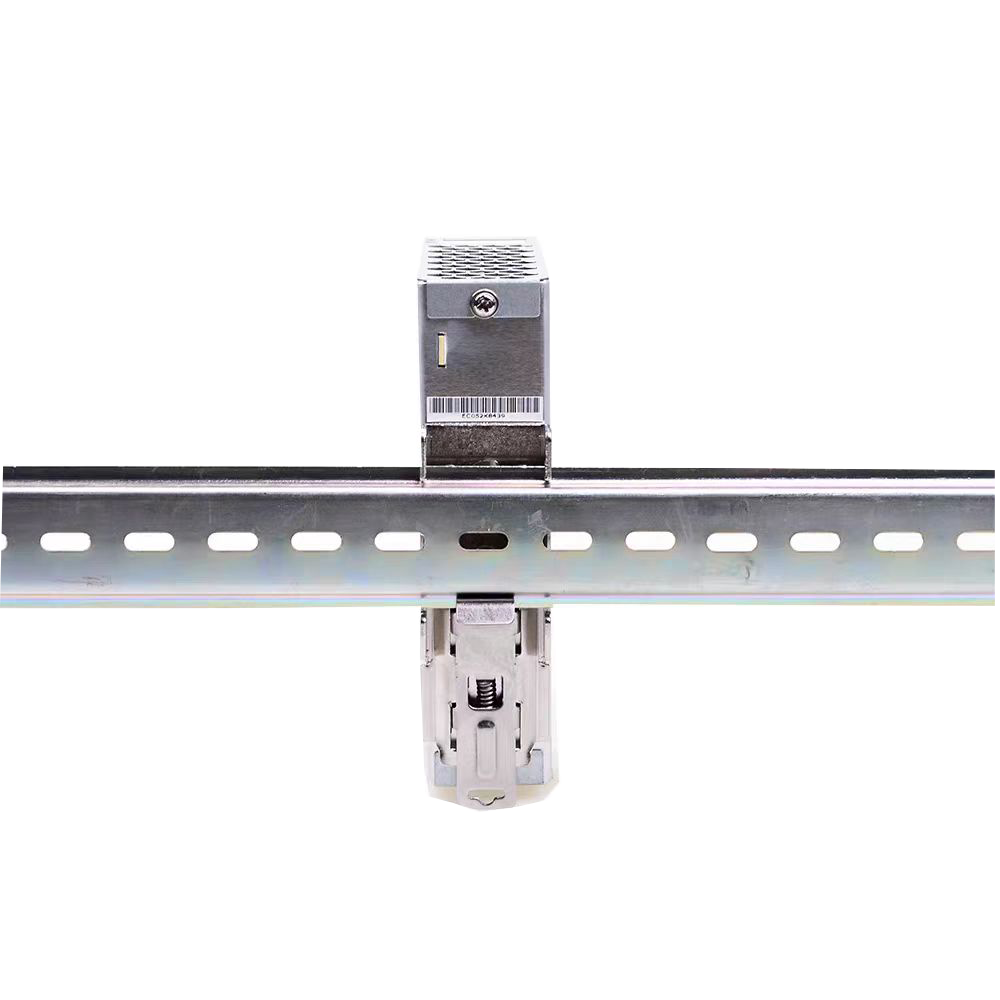

| 型号 | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 | ||||
| 输出 | 直流电压 | 5V | 12V | 24V | 48V | |||
| 额定电流 | 10A | 5A | 2.5A | 1.25A | ||||
| 电流范围 | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1.25A | ||||
| 额定功率 | 50W | 60W | 60W | 60W | ||||
| 纹波与噪声 (最大) 备注2 | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | ||||
| 电压调整范围 | 5 ~ 6V | 12 ~ 15V | 24 ~ 29V | 48 ~ 57V | ||||
| 电压精度 备注3 | ±2% | ±1.5% | ±1.0% | ±1.0% | ||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||
| 负载调整率 | ±1.5% | ±0.5% | ±0.5% | ±0.5% | ||||
| 启动、上升时间 | 1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac (满载时) | |||||||
| 输入 | 电压范围 备注4 | 180 ~ 550Vac 或 254 ~ 780Vdc | ||||||
| 频率范围 | 47 ~ 63Hz | |||||||
| 效率(Typ.) | 83.5% / 400Vac | 86.5% / 400Vac | 89% / 400Vac | 90.5% / 400Vac | ||||
| 交流电流 | 0.4A/400Vac 0.7A/230Vac | |||||||
| 浪涌电流(Typ.) | 冷启动 50A /400Vac 30A/230Vac | |||||||
| 漏电流 | <2mA / 530Vac | |||||||
| 保护 | 过负载 | 额定输出功率的105%~ 135% | ||||||
| 输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复 | ||||||||
| 输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复 | ||||||||
| 过电压 | 6.2 ~ 7.2V | 16 ~ 18V | 31 ~ 37V | 58 ~ 60.5V | ||||
| 保护模式:关断输出，重启可恢复 | ||||||||
| 过温度 | 保护模式:关断输出，重启可恢复 | |||||||
| 功能 | DC OK 信号 | 继电器触点最大值: 30V / 1A阻性负载 | ||||||
| 环境 | 工作温度 | -30 ~ +85℃ (请参考"减额曲线") | ||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||
| 储存温度 | -40 ~ +85℃ | |||||||
| 温度系数 | ±0.03%/℃ (0 ~ 60℃) | |||||||
| 耐振动 | 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 | |||||||
| 操作海拔高度 备注5 | 2000 米 | |||||||
| 过电压等级 | Ⅱ;根据EN61558, EN50178,EN60664-1, EN62477-1,EN60204-1;海拔可高达2000米 | |||||||
| 安规和电磁兼容 (备注7) | 安全规范 | Ul61010, BS EN/EN61558-2-16, AS/NZS 62368.1,EAC TP TC 004 认证通过, 设计参考 GL和 BS EN/EN60204-1(按要求) | ||||||
| 耐压 | I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||
| 电磁兼容发射 | Parameter | Standard | Test Level / Note | |||||
| Conducted | BS EN/EN55032(CISPR32) | Class B | ||||||
| Radiated | BS EN/EN55032(CISPR32) | Class B | ||||||
| Harmonic Current | BS EN/EN61000-3-2 | Class A | ||||||
| Voltage Flicker | BS EN/EN61000-3-3 | ------- | ||||||
| 电磁兼容抗扰度 | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | |||||||
| Parameter | Standard | Test Level /Note | ||||||
| ESD | BS EN/EN61000-4-2 | Level 3, 8KV air; Level 2, 4KV contact, criteria A | ||||||
| Radiated Susceptibility | BS EN/EN61000-4-3 | Level 3, 10V/m, criteria A | ||||||
| EFT/Burest | BS EN/EN61000-4-4 | Level 3, 2KV/5KHz, criteria A | ||||||
| Surge | BS EN/EN61000-4-5 | Level 4, 2KV/Line-Line,4KV/Line-Earth, criteria A | ||||||
| Conducted | BS EN/EN61000-4-6 | Level 3, 10V, criteria A | ||||||
| Magnetic Field | BS EN/EN61000-4-8 | Level 4, 30A/m, criteria A | ||||||
| Voltage Dips and interruptions | BS EN/EN61000-4-11 | ＞95% dip 0.5 periods, 30% dip 25 periods, ＞95% interruptions 250 periods | ||||||
| 其它 | MTBF | 1900.1K hrs min. Telcordia SR-332 (Bellcore) ; 313.7K hrs min. MIL-HDBK-217F (25℃) | ||||||
| 尺寸 | 32*125.2*102mm (W*H*D) | |||||||
| 包装 | 0.45Kg; 28pcs/13.6Kg/1.24CUFT | |||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 低输入电压情况下需减额输出,具体请参照减额曲线图。 5. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 6. 安装距离：永久满功率加载时，建议距离顶部40 mm，底部20 mm，左侧5mm，右侧5 mm。如果相邻装置是热源，建议间距为15mm。 7. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 ※ 产品免责声明：详情请参阅 | |||||||
