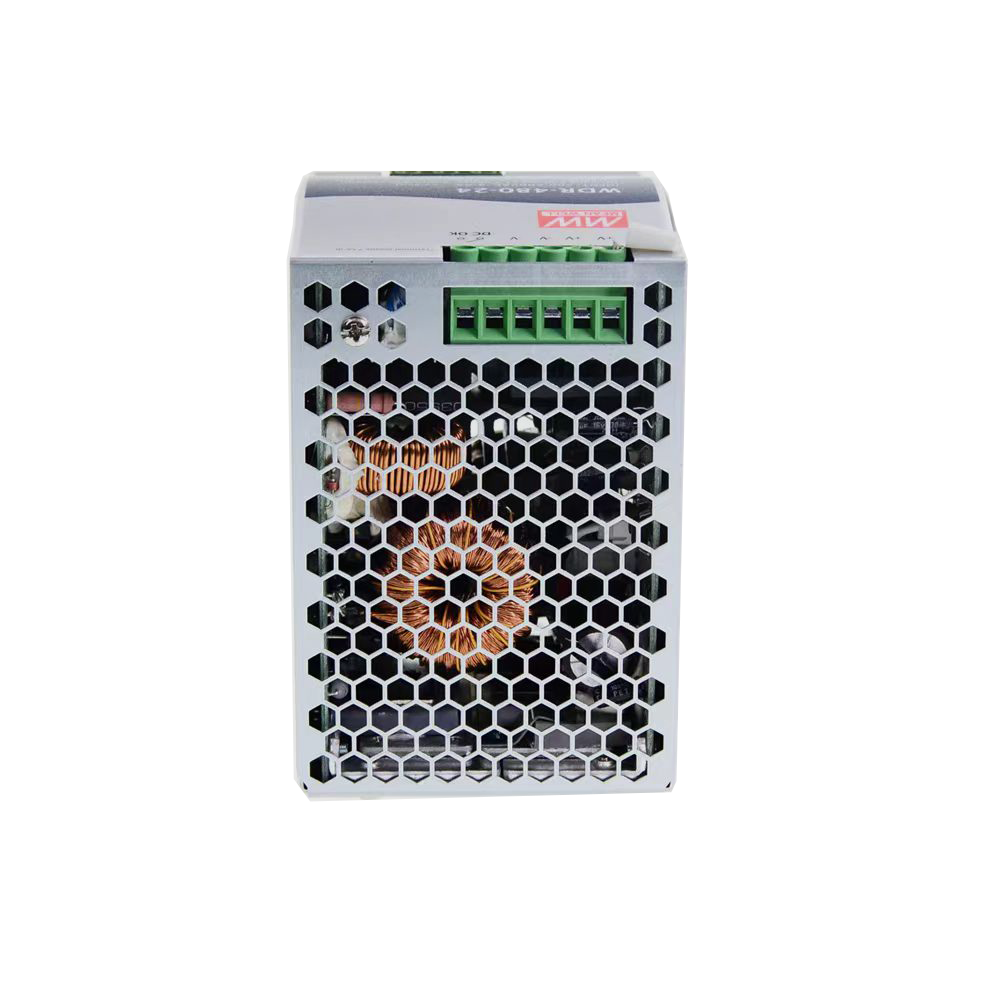

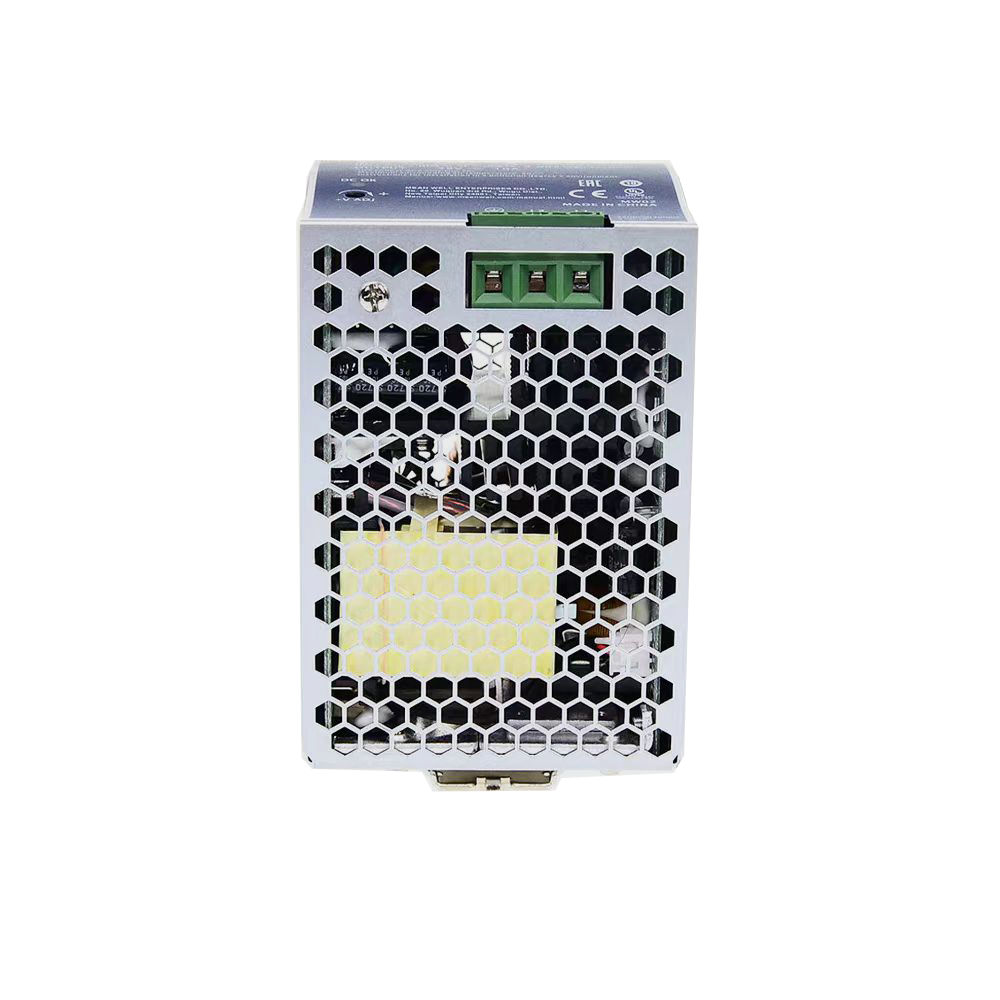

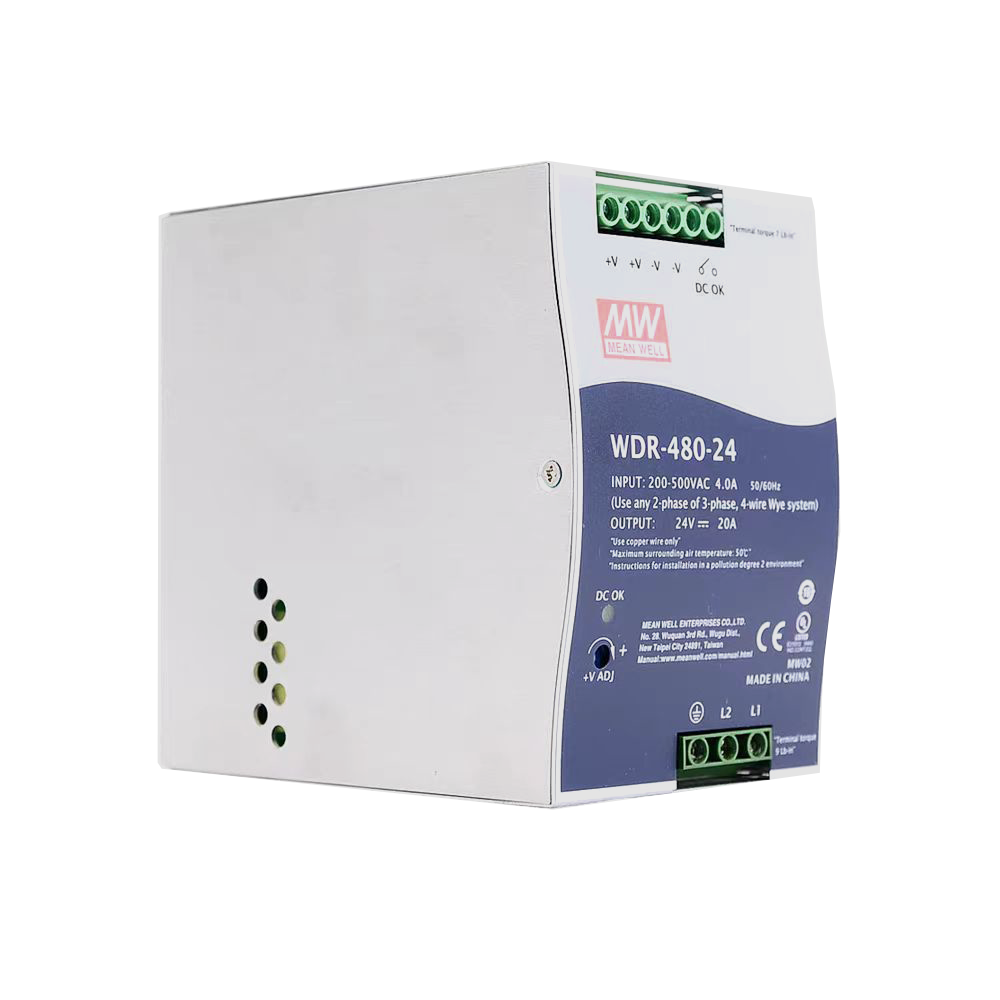

型号 | WDR-480-24 | WDR-480-48 | ||||||||
输出 | 直流电压 | 24V | 48V | |||||||
额定电流 | 20A | 10A | ||||||||
电流范围 | 0 ~ 20A | 0 ~10A | ||||||||
额定功率 | 480W | 480W | ||||||||
纹波与噪声(max)备注2 | 100mVp-p | 150mVp-p | ||||||||
电压调整范围 | 24 ~ 28V | 48 ~ 55V | ||||||||
电压精度备注3 | ±1.0% | ±1.0% | ||||||||
线性调整率 | ±0.5% | ±0.5% | ||||||||
负载调整率 | ±1.0% | ±1.0% | ||||||||
启动、上升、保持时间 | 800ms, 150ms, 18ms/400VAC 2000ms, 150ms, 16ms/230VAC(满载时) | |||||||||
输入 | 电压范围 备注6 | 180 ~ 550VAC或254 ~ 780VDC | ||||||||
频率范围 | 47 ~ 63Hz | |||||||||
功率因素(Typ.) | PF≧0.84/400VAC PF≧0.84/230VAC | |||||||||
效率(Typ.) | 92% | 93% | ||||||||
交流电流 | 1.6A/400VAC 4A/230VAC | |||||||||
浪涌电流(Typ.) | 冷启动:50A | |||||||||
漏电流 | <3.5mA / 530VAC | |||||||||
保护 | 过负载 | 额定输出功率的105%~130% | ||||||||
保护模式:恒电流限制,3秒后关闭输出,异常条件移除1分钟后自动恢复 | ||||||||||
过电压 | 29 ~ 33V | 56 ~ 65V | ||||||||
保护模式:关闭输出电压,异常条件移除1分钟后自动恢复 | ||||||||||
过温度 | 95℃±5℃ (TSW : 检测功率开关的散热器) | |||||||||
保护模式:关闭输出电压,当温度下降后可自动恢复 | ||||||||||
功能 | DC OK 继电器吸合最大值 | 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载 | ||||||||
环境 | 工作温度 备注5 | -30~+70℃(请参考"减额曲线") | ||||||||
工作湿度 | 20 ~ 95% RH,无冷凝 | |||||||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||
温度系数 | ±0.03%/℃ (0~50℃) | |||||||||
耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 | |||||||||
安规和电磁兼容 (备注4) | 安全规范 | UL508,EAC TP TC 004认证通过, IEC62368-1 CB 由SIQ认证通过, 设计参照BS EN/EN62368-1, AS/NZS 62368.1,GL; (满足BS EN/EN60204-1) | ||||||||
耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH | |||||||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | |||||||||
电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020 | |||||||||
其它 | MTBF | 825.4K hrs min. Telcordia SR-332 (Bellcore) ; 112.8K hrs min. MIL-HDBK-217F (25℃) | ||||||||
尺寸 | 85.5*125.2*128.5mm (W*H*D) | |||||||||
包装 | 1.7Kg; 8pcs/14.6Kg/0.9CUFT | |||||||||
备注 | 1. 如未特别说明,所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 5. 安装空隙:当负载持续满载时,安装时需距离顶部40mm,底部20mm,左右各5mm,如果相邻设备为一个热源,需有15mm的空隙。 6. 低输入电压情况下需减额输出,具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明:详情请参阅 |
