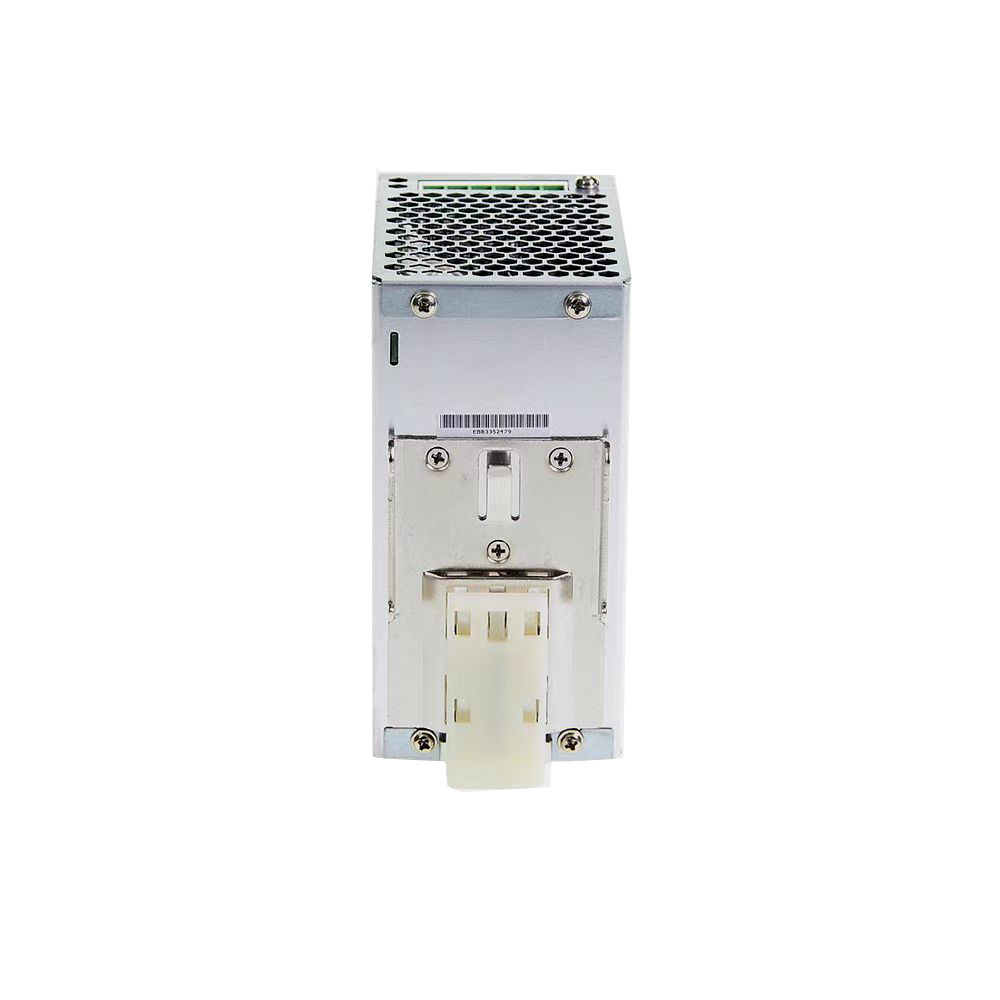

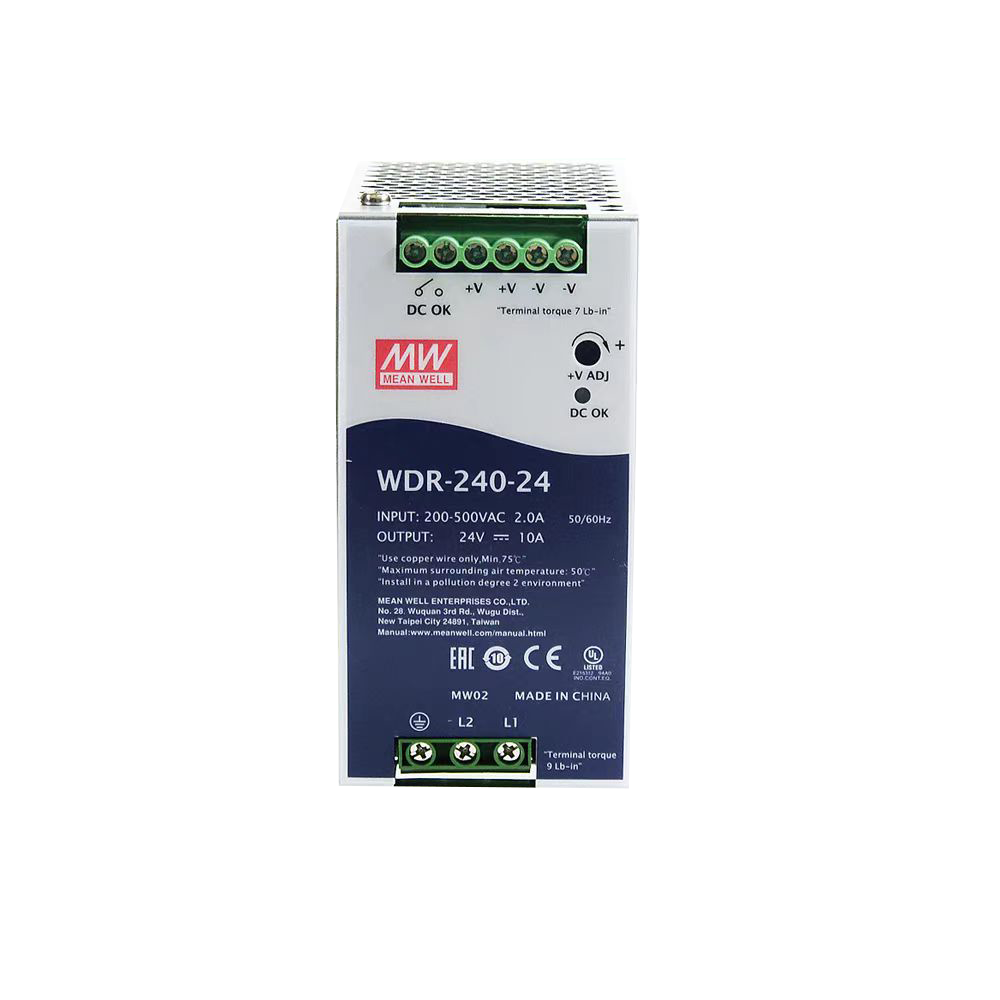

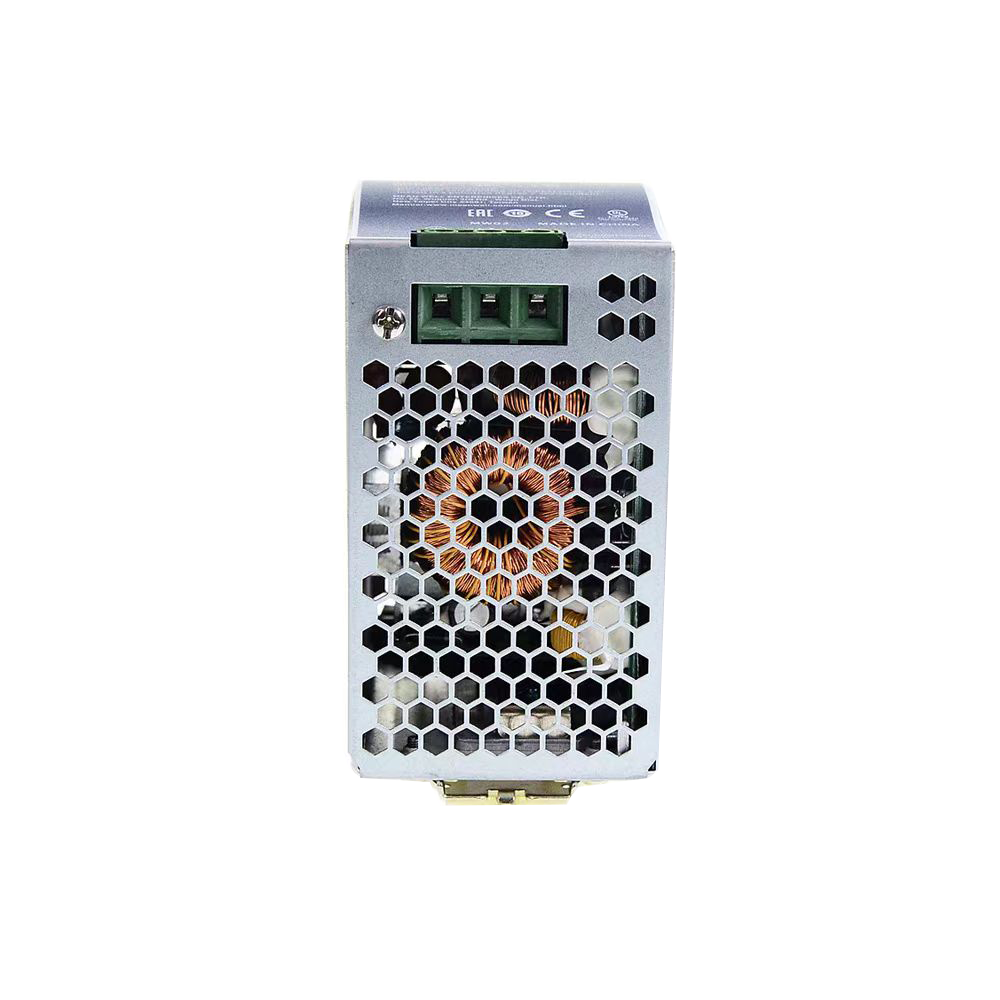

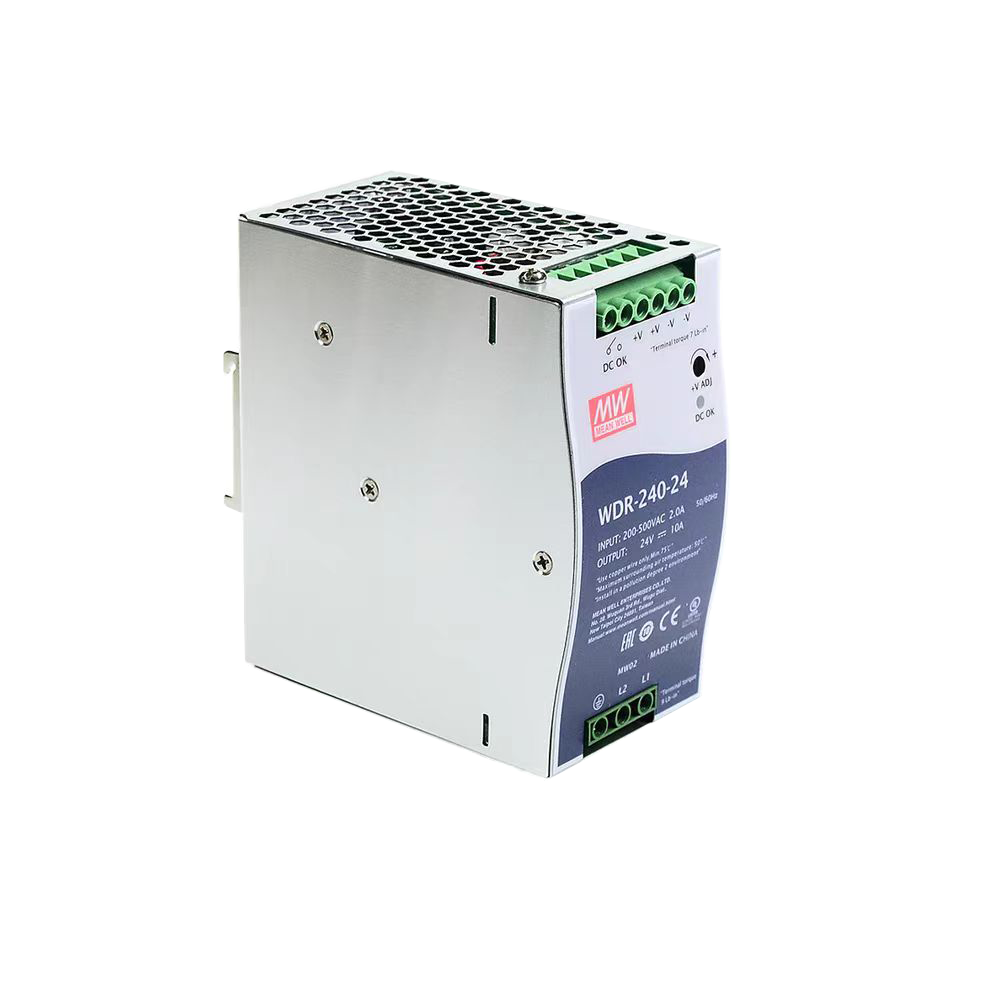

| 型号 | WDR-240-24 | WDR-240-48 | ||||||
| 输出 | 直流电压 | 24V | 48V | |||||
| 额定电流 | 10A | 5A | ||||||
| 电流范围 | 0 ~ 10A | 0 ~5A | ||||||
| 额定功率 | 240W | 240W | ||||||
| 纹波与噪声 (max)备注2 | 150mVp-p | 150mVp-p | ||||||
| 电压调整范围 | 24 ~ 28V | 48 ~ 55V | ||||||
| 电压精度备注3 | ±1.0% | ±1.0% | ||||||
| 线性调整率 | ±0.5% | ±0.5% | ||||||
| 负载调整率 | ±1.0% | ±1.0% | ||||||
| 启动、上升时间 | 800ms, 150ms/400VAC 1500ms, 150ms/230VAC(满载时) | |||||||
| 保持时间(Typ.) | 18ms / 400VAC 18ms / 230VAC(满载时) | |||||||
| 输入 | 电压范围 备注6 | 180 ~ 550VAC或254 ~ 780VDC | ||||||
| 频率范围 | 47 ~ 63Hz | |||||||
| 功率因子(Typ.) | PF≧0.84/400VAC PF≧0.84/230VAC | |||||||
| 效率(Typ.) | 91% | |||||||
| 交流电流(Typ.) | 1A/400VAC 2A/230VAC | |||||||
| 浪涌电流(Typ.) | 冷启动:50A | |||||||
| 漏电流 | <3.5mA / 530VAC | |||||||
| 保护 | 过负载 | 额定输出功率的105%~130% | ||||||
| 保护模式:恒电流限制，3秒后关闭输出，负载异常条件移除1分钟后可自动恢复 | ||||||||
| 过电压 | 29 ~ 33V | 56 ~ 65V | ||||||
| 保护模式:关闭输出电压,负载异常条件移除1分钟后可自动恢复 | ||||||||
| 过温度 | 90℃±5℃(TSW) 检测功率开关的散热器 | |||||||
| 保护模式:关闭输出电压,当温度下降后可自动恢复 | ||||||||
| 功能 | DC OK继电器吸合值（最大） | 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A电阻负载 | ||||||
| 环境 | 工作温度 备注5 | -30～+70℃(请参考"减额曲线") | ||||||
| 工作湿度 | 20 ~ 95% RH,无冷凝 | |||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||
| 温度系数 | ±0.03%/℃ (0～50℃) | |||||||
| 耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 | |||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL508, IEC62368-1 CB,EAC TP TC 004认证通过, 设计参照,BS EN/EN62368-1, AS/NZS 62368.1,GL; (满足BS EN/EN60204-1) | ||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH | |||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | |||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准,EAC TP TC 020 | |||||||
| 其它 | MTBF | 1062.8K hrs min. Telcordia SR-332 (Bellcore) ; 141.1K hrs min. MIL-HDBK-217F (25℃) | ||||||
| 尺寸 | 63*125.2*113.5mm (W*H*D) | |||||||
| 包装 | 1.06Kg; 12pcs/13.7Kg/1.22CUFT | |||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 5. 安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。 6. 低输入电压情况下需减额输出，具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||||
