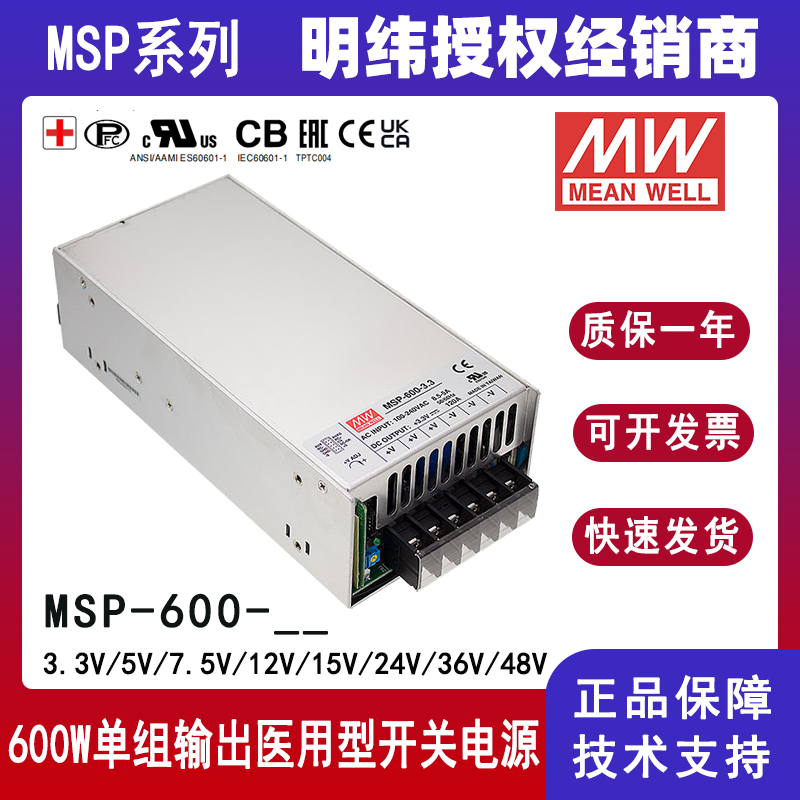

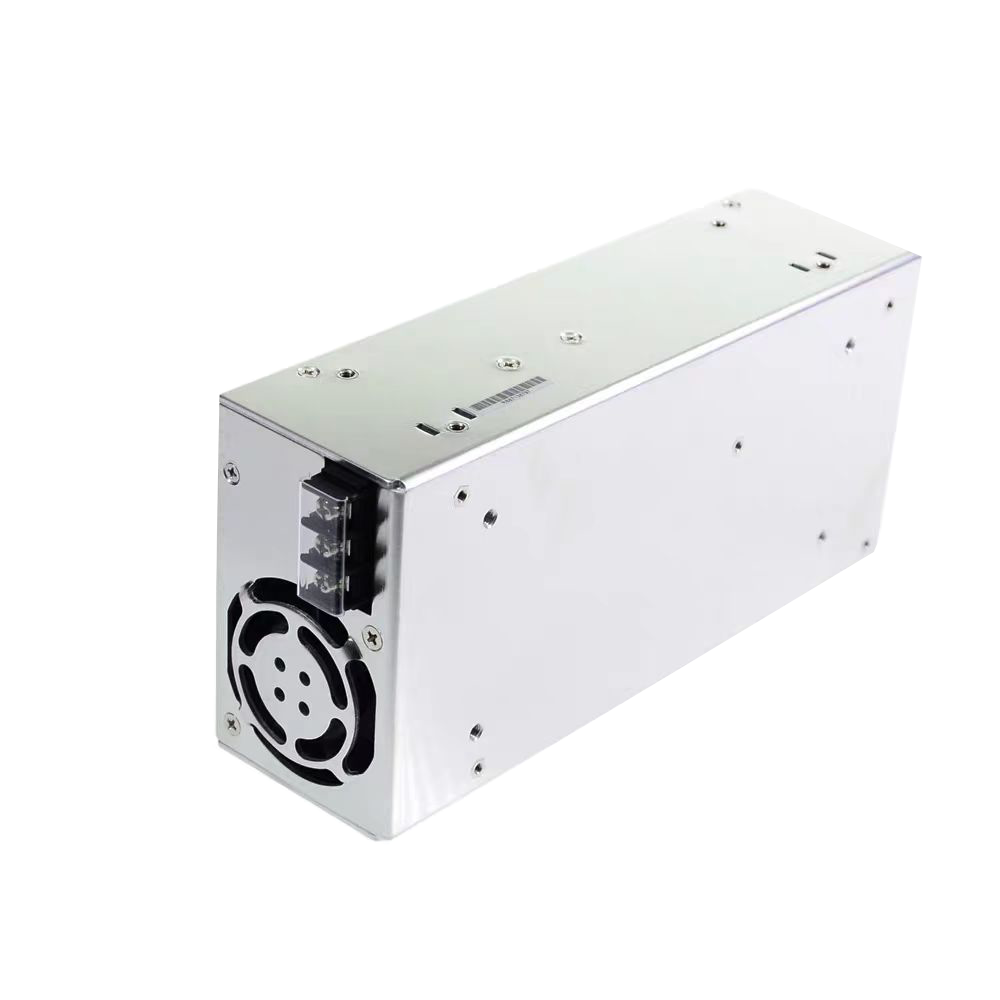

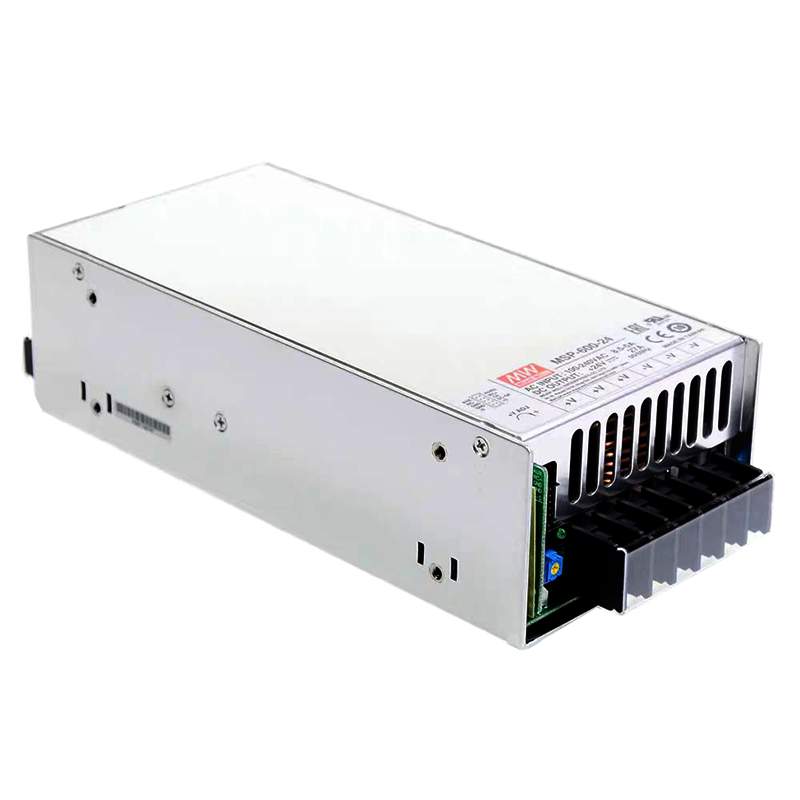

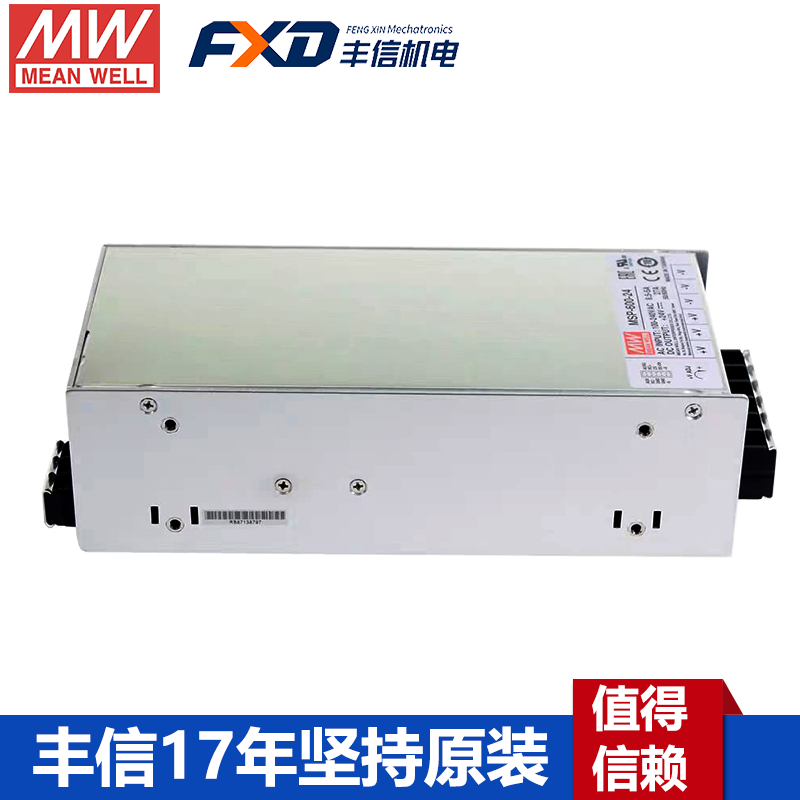

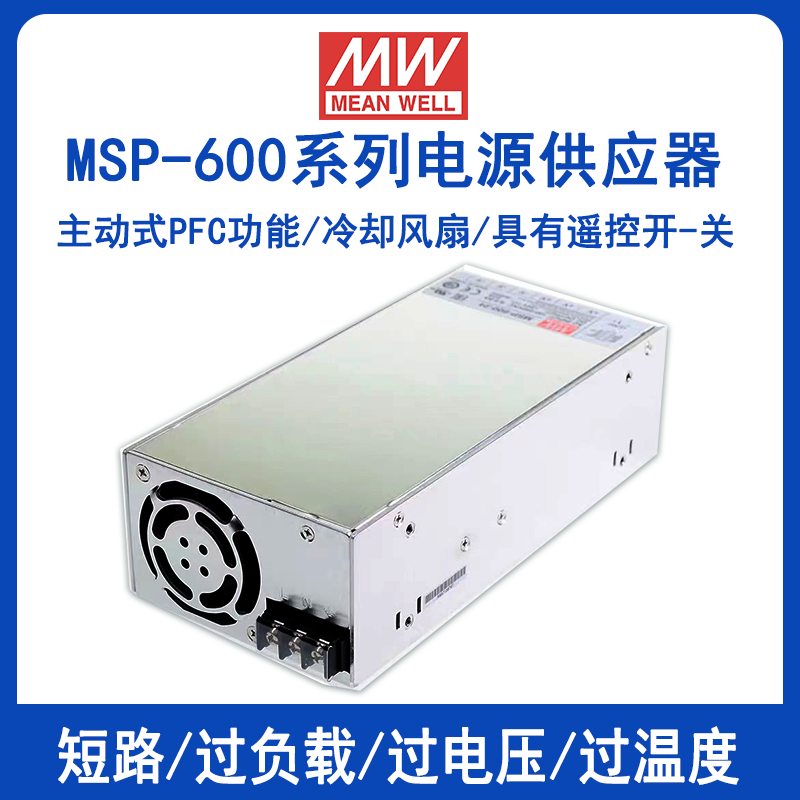

| 型号 | MSP-600-3.3 | MSP-600-5 | MSP-600-7.5 | MSP-600-12 | MSP-600-15 | MSP-600-24 | MSP-600-36 | MSP-600-48 | |||||
| 输出 | 直流电压 | 3 .3V | 5V | 7 .5V | 12V | 15V | 24V | 36V | 48V | ||||
| 额定电流 | 120A | 120A | 80A | 53A | 43A | 27A | 17 .5A | 13A | |||||
| 电流范围 | 0 ~ 120A | 0 ~ 120A | 0 ~ 80A | 0 ~ 53A | 0 ~ 43A | 0 ~ 27A | 0 ~ 17 .5A | 0 ~ 13A | |||||
| 额定功率 | 396W | 600W | 600W | 636W | 645W | 648W | 630W | 624W | |||||
| 纹波与噪声 (max)备注2 | 120mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | |||||
| 电压调整范围 | 2 .8 ~ 3 .8V | 4 .3 ~ 5 .8V | 6 .8 ~ 9V | 10.2 ~ 13.8V | 13 .5 ~ 18V | 21.6 ~ 28.8V | 28.8 ~ 39.6V | 40.8 ~ 55.2V | |||||
| 电压精度 备注3 | ±2 .0% | ±2 .0% | ±2 .0% | ±1 .0% | ±1 .0% | ±1 .0% | ±1 .0% | ±1 .0% | |||||
| 线性调整率 | ±0 .5% | ±0 .5% | ±0 .5% | ±0 .3% | ±0 .3% | ±0 .2% | ±0 .2% | ±0 .2% | |||||
| 负载调整率 | ±1 .0% | ±1 .0% | ±1 .0% | ±0 .5% | ±0 .5% | ±0 .5% | ±0 .5% | ±0 .5% | |||||
| 启动、 上升时间 | 1000ms , 50ms/230VAC 2500ms , 50ms/ 115VAC(满载时) | ||||||||||||
| 保持时间(Typ.) | 16ms/230VAC 16ms/ 115VAC(满载时) | ||||||||||||
| 输入 | 电压范围 备注5 | 85 ~ 264VAC 120 ~ 370VDC | |||||||||||
| 频率范围 | 47 ~ 63Hz | ||||||||||||
| 功率因子(Typ.) | PF>0 .93/230VAC PF>0 .99/ 115VAC(满载时) | ||||||||||||
| 效率(Typ.) | 78 .5% | 82% | 86% | 88% | 88% | 88% | 89% | 89% | |||||
| 交流电流(Typ.) | 8 .5A/ 115VAC 5A/230VAC | ||||||||||||
| 浪涌电流(Typ.) | 35A/ 115VAC 80A/230VAC | ||||||||||||
| 漏电流 | 对地漏电流< 300μA/264VAC , 接触漏电流< 100μA/264VAC | ||||||||||||
| 保护 | 过负载 | 105 ~ 135%额定输出功率 | |||||||||||
| 保护模式: 恒流限制模式, 异常条件移除后可 自动恢复 | |||||||||||||
| 过电压 | 3.96 ~ 4.62V | 6 ~ 7V | 9 .4 ~ 10 .9V | 14.4 ~ 16.8V | 18.8 ~ 21.8V | 30 ~ 34 .8V | 41.4 ~ 48.6V | 57.6 ~ 67.2V | |||||
| 保护模式:关断输出电压 ，重启恢复 | |||||||||||||
| 过温度 | 关断输出电压, 温度下降后可 自动恢复 | ||||||||||||
| 功能 | 5V待机 | 5V待机 : 5V@0 .3A ; 容差 ± 5%, 纹波: 50mVp-p(最大) | |||||||||||
| DC OK信号 | PSU启动: 3 .3 ~ 5 .6V ; PSU关断: 0 ~ 1V | ||||||||||||
| 遥控 | RC+ / RC- : 4 ~ 10V或开路时电源启动 ; 0 ~ 0 .8V或短路时电源关断 | ||||||||||||
| 风扇控制(Typ .) | 负载35±15%或RTH2≧50C风扇启动 | ||||||||||||
| 环境 | 工作温度 | -40 ~ +70C (请参考"减额曲线") | |||||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | ||||||||||||
| 储存温度、 湿度 | -40 ~ +85C, 10 ~ 95% RH | ||||||||||||
| 温度系数 | ±0 .03%/C (0 ~ 50C) | ||||||||||||
| 耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | ||||||||||||
| 安规 和 电磁 兼容 (备注4) | 安全规范 | ANSI/AAMI ES60601- 1, IEC60601- 1, EAC TP TC 004认证通过; 设计参照BS EN/EN60601- 1, BS EN/EN62368- 1 | |||||||||||
| 绝缘防护等级 | 一次侧-二次侧: 2×MOOP , 一次侧-接地: 1×MOOP , 二次侧-接地: 1×MOOP | ||||||||||||
| 耐压 | I/ P-O/ P:4KVAC I/ P- FG:2KVAC O/ P- FG:0 .5KVAC | ||||||||||||
| 绝缘阻抗 | I/ P-O/ P, I/ P- FG , O/ P- FG:100M O h ms / 500VDC / 25C/ 70% RH | ||||||||||||
| 电磁兼容发射 | 符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | ||||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN60601- 1-2, BS EN/EN55035, EAC TP TC 020 | ||||||||||||
| 其它 | MTBF | 1126 .7Kh rs . Telcordia SR-332 ( Bellcore) ; 138 .7K h rs m i n . MIL- HDBK-217F (25C) | |||||||||||
| 尺寸 | 218*105*63 .5mm ( L*W*H) | ||||||||||||
| 包装 | 1 .57Kg;8pcs/ 13 .6Kg/ 1 .34CUFT | ||||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬的 “EMI测试声明书”。 5. 低输入电压情况下需减额输出，具体请参照减额曲线图 6. 启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。 7. 当RC- & RC+ (CN100 pin3,4) 0 ~ 0.8V或短路时，空载消耗<0.8W。 8. 当输入电压小于40VAC时, 电源的性能可能会下降，最终制造商需重新确认这种偏差不影响基本安全或基本性能 9. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。 ※ 产品免责声明：详细请参阅 | ||||||||||||
