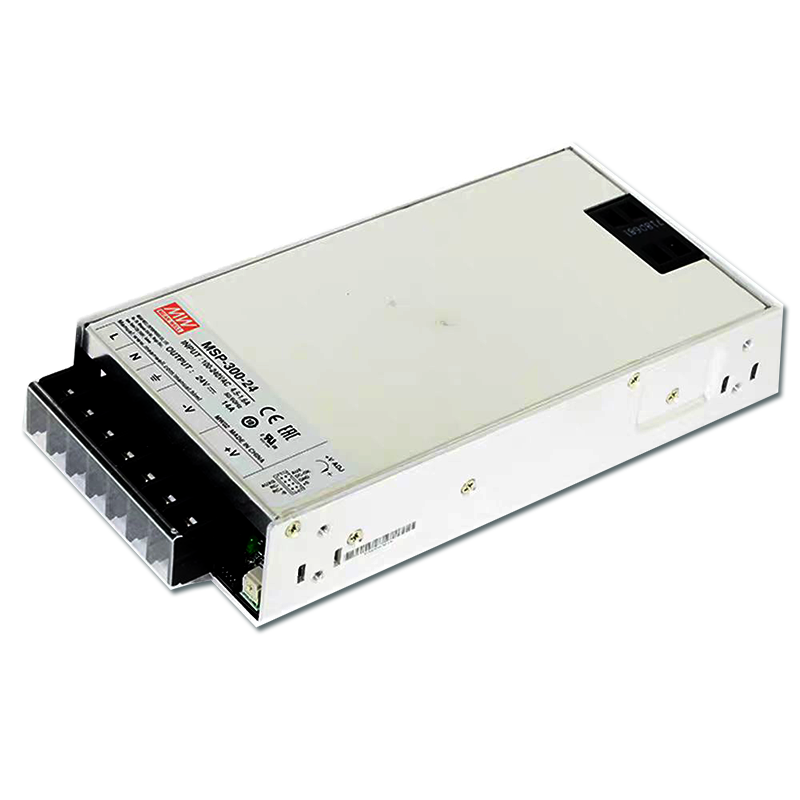

| 型号 | MSP-300-3.3 | MSP-300-5 | MSP-300-7.5 | MSP-300-12 | MSP-300-15 | MSP-300-24 | MSP-300-36 | MSP-300-48 | ||
| 输出 | 直流电压 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 36V | 48V | |
| 额定电流 | 60A | 60A | 40A | 27A | 22A | 14A | 9A | 7A | ||
| 电流范围 | 0 ~ 60A | 0 ~ 60A | 0 ~ 40A | 0 ~ 27A | 0 ~ 22A | 0 ~ 14A | 0 ~ 9A | 0 ~ 7A | ||
| 额定功率 | 198W | 300W | 300W | 324W | 330W | 336W | 324W | 336W | ||
| 纹波与噪声 (max)备注2 | 80mVp-p | 90mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 250mVp-p | 250mVp-p | ||
| 电压调整范围 | 2.8 ~ 3.8V | 4.3 ~ 5.8V | 6.8 ~ 9V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 28.8 ~ 39.6V | 40.8 ~ 55.2V | ||
| 电压精度 备注3 | ±2.5% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% | ||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 启动、上升时间 | 1000ms , 50ms/230VAC 2500ms , 50ms/ 115VAC(满载时) | |||||||||
| 保持时间(Typ.) | 16ms/230VAC 16ms/ 115VAC(满载时) | |||||||||
| 输入 | 电压范围 备注5 | 85 ~ 264VAC 120 ~ 370VDC | ||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||
| 功率因子(Typ.) | PF>0 .95/230VAC PF>0 .99/ 115VAC(满载时) | |||||||||
| 效率(Typ.) | 80% | 82% | 86% | 88% | 88% | 87% | 88% | 89% | ||
| 交流电流(Typ.) | 4 .5A/ 115VAC 2 .25A/230VAC | |||||||||
| 浪涌电流(Typ.) | 35A/ 115VAC 70A/230VAC | |||||||||
| 漏电流 | 对地漏电流< 450μA/264VAC , 接触漏电流< 100μA/264VAC | |||||||||
| 保护 | 过负载 | 105 ~ 135%额定输出功率 | ||||||||
| 保护模式: 恒流限制模式, 异常条件移除后可 自动恢复 | ||||||||||
| 过电压 | 3.96 ~ 4.62V | 6 ~ 7V | 9.4 ~ 10.9V | 14.4 ~ 16.8V | 18.8 ~ 21.8V | 30 ~ 34.8V | 41.4 ~ 48.6V | 57.6 ~ 67.2V | ||
| 保护模式:关断输出电压 ，重启恢复 | ||||||||||
| 过温度 | 关断输出电压, 温度下降后可 自动恢复 | |||||||||
| 功能 | 5V待机 | 5V待机 : 5V@0.3A ; 容差 ± 5%, 纹波: 50mVp-p(最大) | ||||||||
| DC OK信号 | PSU启动: 3 .3 ~ 5 .6V ; PSU关断: 0 ~ 1V | |||||||||
| 遥控 | RC+ / RC-: 4 ~ 10V或开路= 电源启动 ; 0 ~ 0.8V或短路= 电源关断 | |||||||||
| 风扇控制(Typ.) | 负载35±15%或RTH2≧50C风扇启动 | |||||||||
| 环境 | 工作温度 | -40~+70℃ (请参考"减额曲线") | ||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||
| 储存温度、湿度 | -40 ~ +85C, 10 ~ 95% RH | |||||||||
| 温度系数 | ±0.03%/C (0 ~ 50C) | |||||||||
| 耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||
安和电兼 | 安全规范 | ANSI/AAMI ES60601- 1,EAC TP TC 004, IEC60601- 1认证通过, 设计参考 BS EN/EN60601- 1, BS EN/EN62368- 1 | ||||||||
| 绝缘防护等级 | 一次侧-二次侧: 2×MOOP, 一次侧-接地: 1×MOOP | |||||||||
| 耐压 | I/ P-O/ P:4KVAC I/ P- FG:2KVAC O/ P- FG:0 .5KVAC | |||||||||
| 绝缘阻抗 | I/ P-O/ P, I/ P- FG , O/ P- FG:100M Ohms / 500VDC / 25C/ 70% RH | |||||||||
| 电磁兼容发射 | 符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | |||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN60601-1-2,EAC TP TC 020 | |||||||||
| 其它 | MTBF | 1337.5K hrs min. Telcordia SR-332 (Bellcore) ; 175.8K hrs min. MIL-HDBK-217F (25C) | ||||||||
| 尺寸 | 199*105*41mm (L*W*H) | |||||||||
| 包装 | 0.95Kg;15pcs/ 15.3Kg/0.79CUFT | |||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬的“EMI测试声明书”。 5. 低输入电压情况下需减额输出，具体请参照减额曲线图。 6. 当RC- & RC+ (CN100 pin4,6) 0 ~ 8V或短路时，空载消耗<0.5W。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||||||
