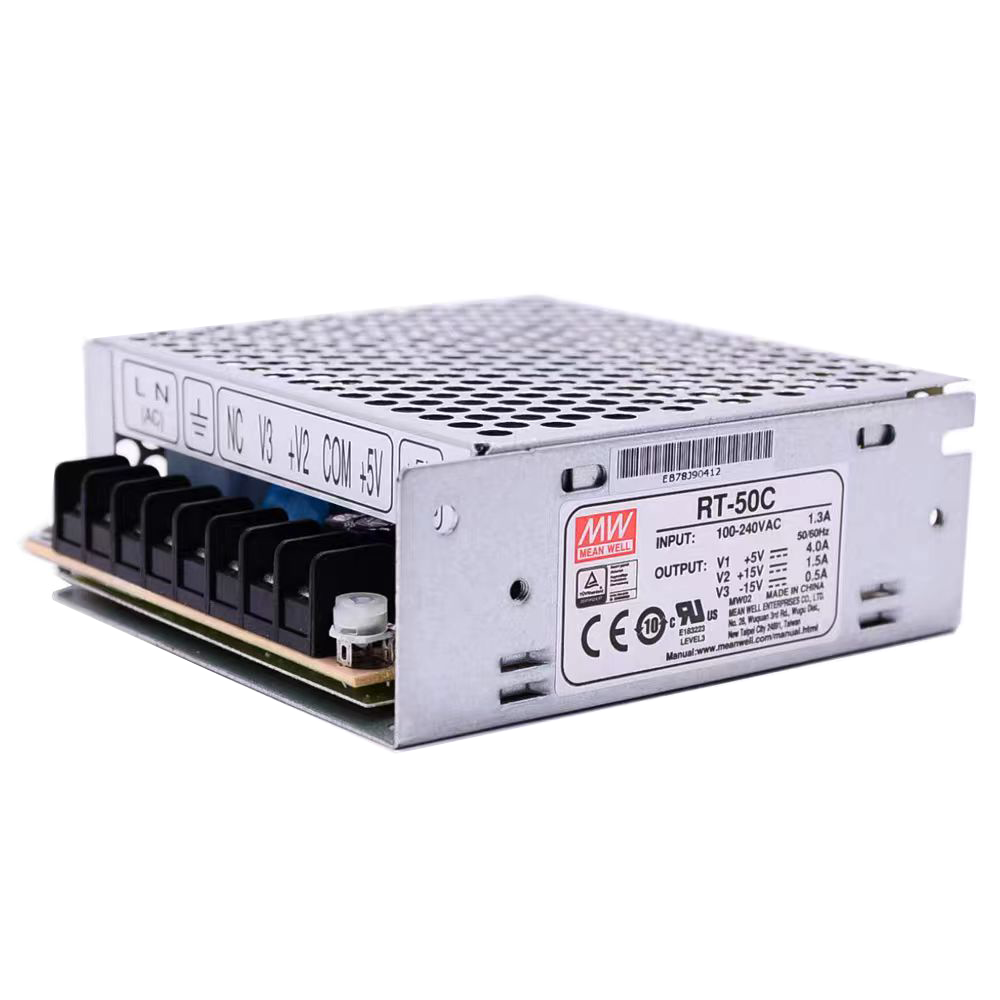

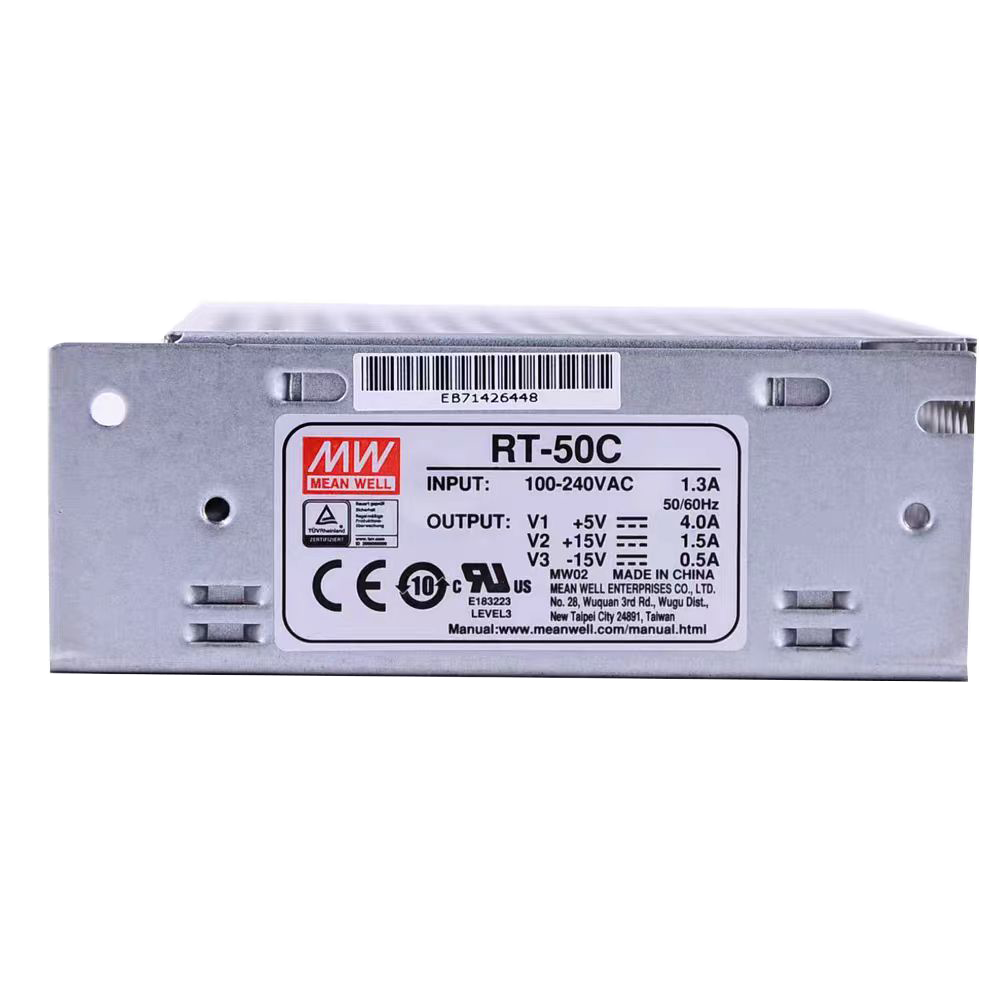

型号 | RT-50A | RT-50B | RT-50C | RT-50D | |||||||||||||
输出 | 输出通道 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | ||||
直流电压 | 5V | 12V | -5V | 5V | 12V | -12V | 5V | 15V | -15V | 5V | 24V | 12V | |||||
额定电流 | 4A | 2A | 0.5A | 4A | 2A | 0.5A | 4A | 1.5A | 0.5A | 3A | 1A | 1A | |||||
电流范围备注3 | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1A | 0 ~ 5A | 0 ~ 2A | 0 ~ 1A | 0 ~ 5A | 0 ~ 1.5A | 0 ~ 1A | |||||
额定功率 | 46.5W | 50W | 50W | 51W | |||||||||||||
纹波与噪声 (max)备注2 | 80mVp-p | 120mVp-p | 100mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 80mVp-p | 150mVp-p | 120mVp-p | |||||
电压调整范围 | CH1: 4.75 ~ 5.5V | CH1: 4.75 ~ 5.5V | CH1: 4.75 ~ 5.5V | CH1: 4.75 ~ 5.5V | |||||||||||||
电压精度备注3 | ±2.0% | ±8.0% | ±3.0% | ±2.0% | ±8.0% | ±3.0% | ±2.0% | ±8.0% | ±3.0% | ±2.0% | ±8.0% | ±6.0% | |||||
线性调整率备注4 | ±0.5% | ±1.5% | ±0.5% | ±0.5% | ±1.5% | ±0.5% | ±0.5% | ±1.5% | ±0.5% | ±0.5% | ±2.0% | ±2.0% | |||||
负载调整率备注5 | ±1.0% | ±3.0% | ±1.0% | ±1.0% | ±3.0% | ±1.0% | ±1.0% | ±3.0% | ±1.0% | ±1.0% | ±3.0% | ±4.0% | |||||
启动、上升时间 | 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时) | ||||||||||||||||
保持时间(Typ.) | 60ms/230VAC 10ms/115VAC(满载时) | ||||||||||||||||
输入 | 电压范围 | 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) | |||||||||||||||
频率范围 | 47 ~ 63Hz | ||||||||||||||||
效率(Typ.) | 75.5% | 75.5% | 76% | 78% | |||||||||||||
交流电流(Typ.) | 1.3A/115VAC 0.8A/230VAC | ||||||||||||||||
浪涌电流(Typ.) | 冷启动:48A/230VAC | ||||||||||||||||
漏电流 | <2mA / 240VAC | ||||||||||||||||
保护 | 过负载 | 额定输出的110%~150% | |||||||||||||||
保护模式:打嗝模式,负载异常条件移除后可自动恢复 | |||||||||||||||||
过电压 | CH1: 5.75 ~ 6.75V | ||||||||||||||||
保护模式:打嗝模式,电压异常条件移除后可自动恢复 | |||||||||||||||||
环境 | 工作温度 | -25~+70℃ (请参考"减额曲线") | |||||||||||||||
工作湿度 | 20 ~ 90% RH,无冷凝 | ||||||||||||||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||||||||||||
温度系数 | ±0.03%/℃ (0 ~ 50℃) (+5V) | ||||||||||||||||
耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | ||||||||||||||||
安规和电磁兼容 (备注4) | 安全规范 | UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过 | |||||||||||||||
耐压 | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH | ||||||||||||||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | ||||||||||||||||
电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2),重工业标准,EAC TP TC 020 | ||||||||||||||||
其它 | MTBF | 2788.1K hrs min. Telcordia SR-332 (Bellcore) ; 504.7K hrs min. MIL-HDBK-217F (25℃) | |||||||||||||||
尺寸 | 99*97*36mm (L*W*H) | ||||||||||||||||
包装 | 0.41Kg; 45pcs/19.5Kg/0.94CUFT | ||||||||||||||||
备注 | 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHz带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率,多路输出时,建议CH1负载>10%。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6.电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬的“EMI测试声明书”。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明:详情请参阅 |
