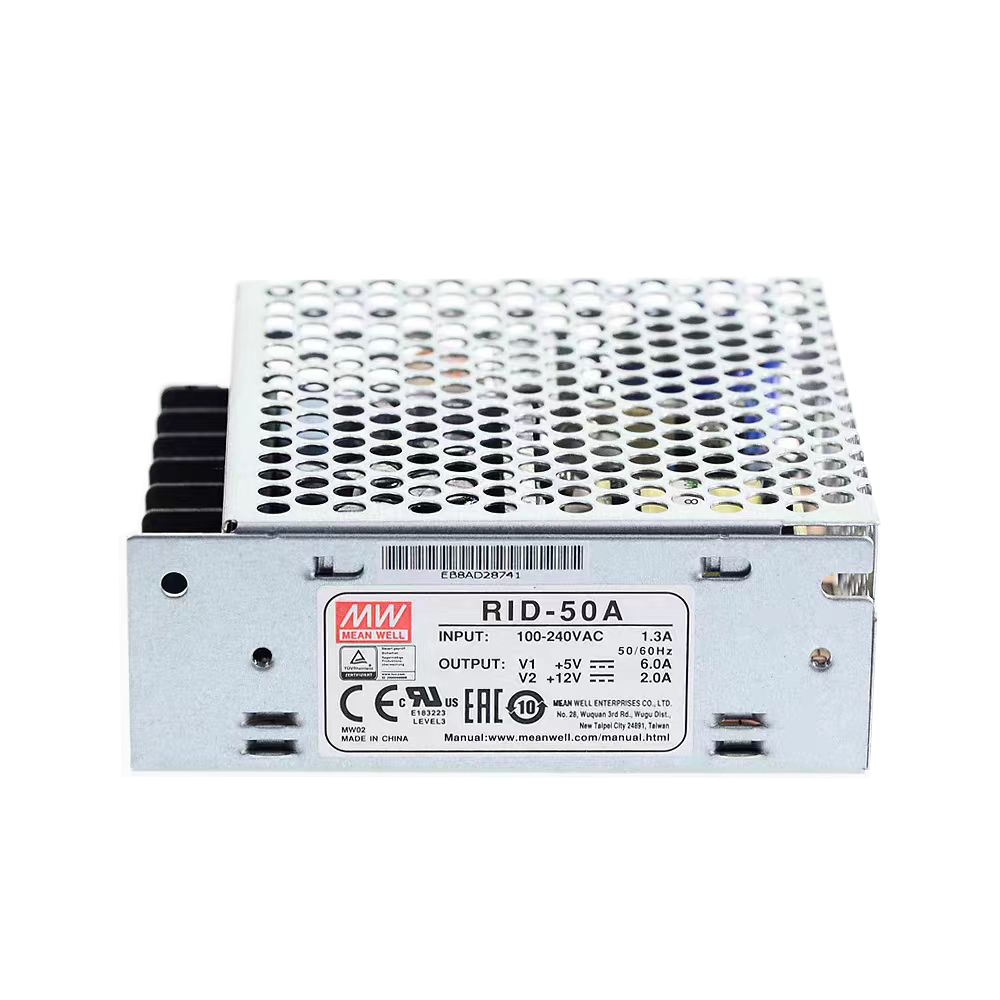

| 型号 | RID-50A | RID-50B | ||||||||||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | |||||||
| 直流电压 | 5V | 12V | 5V | 24V | ||||||||
| 额定电流 | 6A | 2A | 4A | 1.4A | ||||||||
| 电流范围备注3 | 0 ~ 6A | 0 ~ 3A | 0 ~ 6A | 0 ~ 2A | ||||||||
| 额定功率 | 54W | 53.6W | ||||||||||
| 纹波与噪声 (max)备注2 | 80mVp-p | 120mVp-p | 80mVp-p | 150mVp-p | ||||||||
| 电压调整范围 | CH1: 4.75 ~ 5.5V | CH1: 4.75 ~ 5.5V | ||||||||||
| 电压精度备注3 | ±2.0% | ±8.0% | ±2.0% | ±8% | ||||||||
| 线性调整率备注4 | ±0.5% | ±1.5% | ±0.5% | ±1.5% | ||||||||
| 负载调整率备注5 | ±0.5% | ±5.0% | ±0.5% | ±5.0% | ||||||||
| 启动、上升时间 | 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时) | |||||||||||
| 保持时间(Typ.) | 60ms/230VAC 10ms/115VAC(满载时) | |||||||||||
| 输入 | 电压范围 | 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) | ||||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||||
| 效率(Typ.) | 78% | 79% | ||||||||||
| 交流电流(Typ.) | 1.3A/115VAC 0.8A/230VAC | |||||||||||
| 浪涌电流(Typ.) | 冷启动：48A/230VAC | |||||||||||
| 漏电流 | <2mA / 240VAC | |||||||||||
| 保护 | 过负载 | 额定输出的110%~150% | ||||||||||
| 保护模式:打嗝模式，负载异常条件移除后可自动恢复 | ||||||||||||
| 过电压 | CH1: 5.75 ~ 6.75V | |||||||||||
| 保护模式:打嗝模式，电压异常条件移除后可自动恢复 | ||||||||||||
| 环境 | 工作温度 | -25～+70℃ (请参考"减额曲线") | ||||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||||
| 温度系数 | ±0.03%/℃ (0 ~ 50℃) (+5V) | |||||||||||
| 耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||||
| 安规和电磁兼容 (备注6) | 安全规范 | UL62368-1,TUV BS EN/EN62368-1 , EAC TP TC 004认证通过 | ||||||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH | |||||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3 , EAC TP TC 020 | |||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), 重工业标准 , EAC TP TC 020 | |||||||||||
| 其它 | MTBF | 2982.5K hrs min. Telcordia SR-332 (Bellcore) ; 517.9K hrs min. MIL-HDBK-217F (25℃) | ||||||||||
| 尺寸 | 99*97*36mm (L*W*H) | |||||||||||
| 包装 | 0.41Kg; 45pcs/19.5Kg/0.94CUFT | |||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率，多路输出时，建议CH1负载>10%。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬的“EMI测试声明书”。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||||||||
