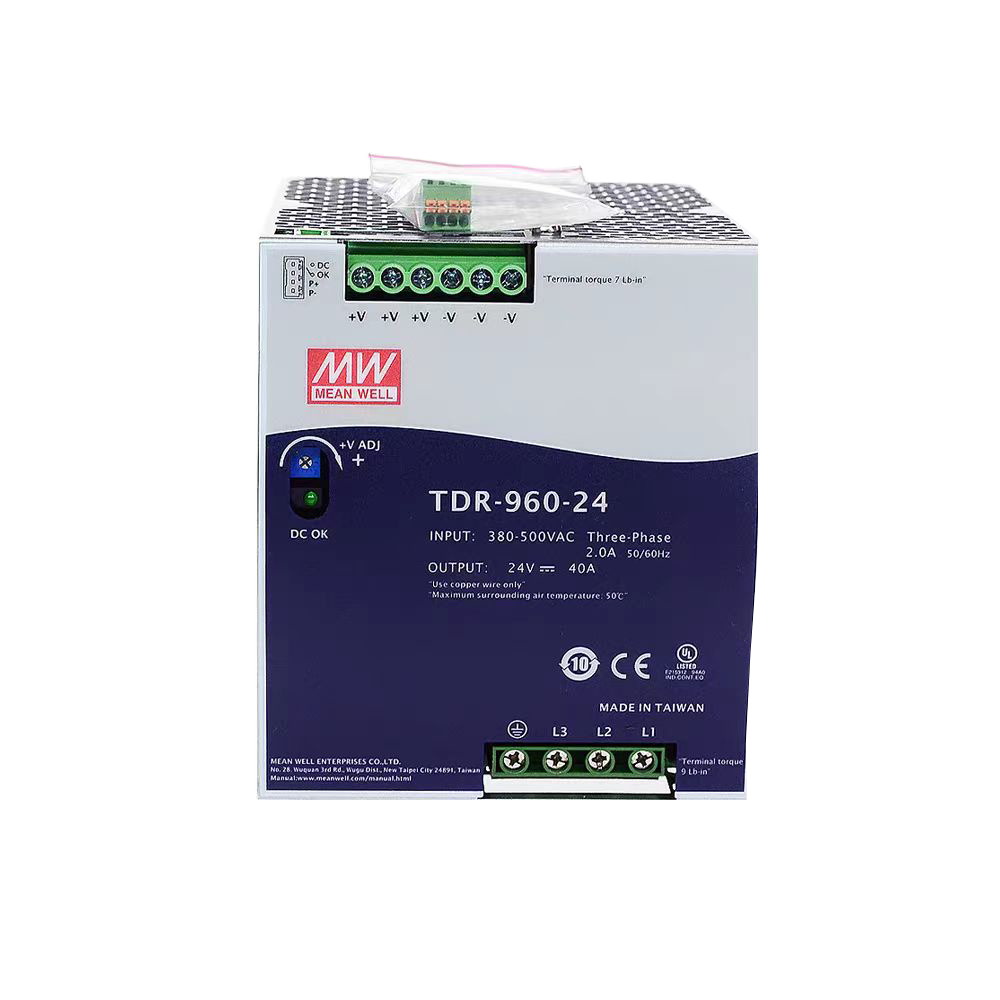

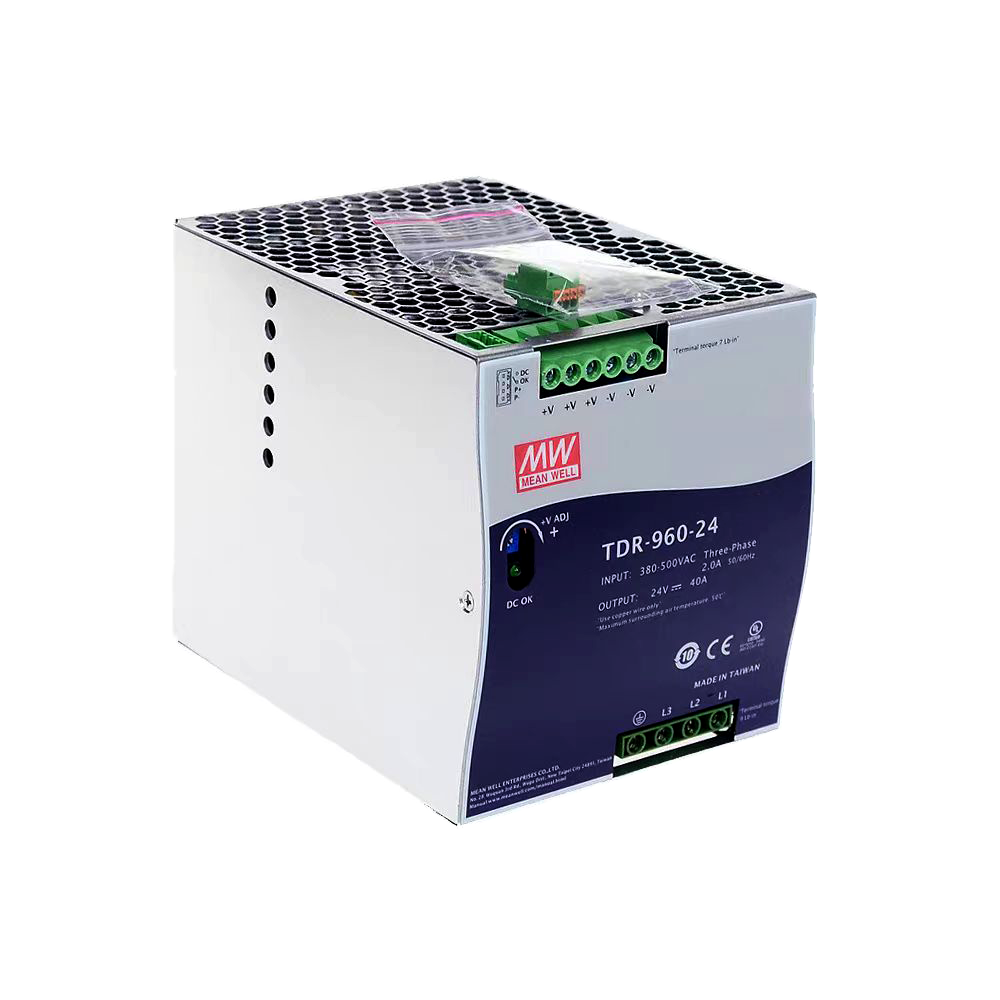

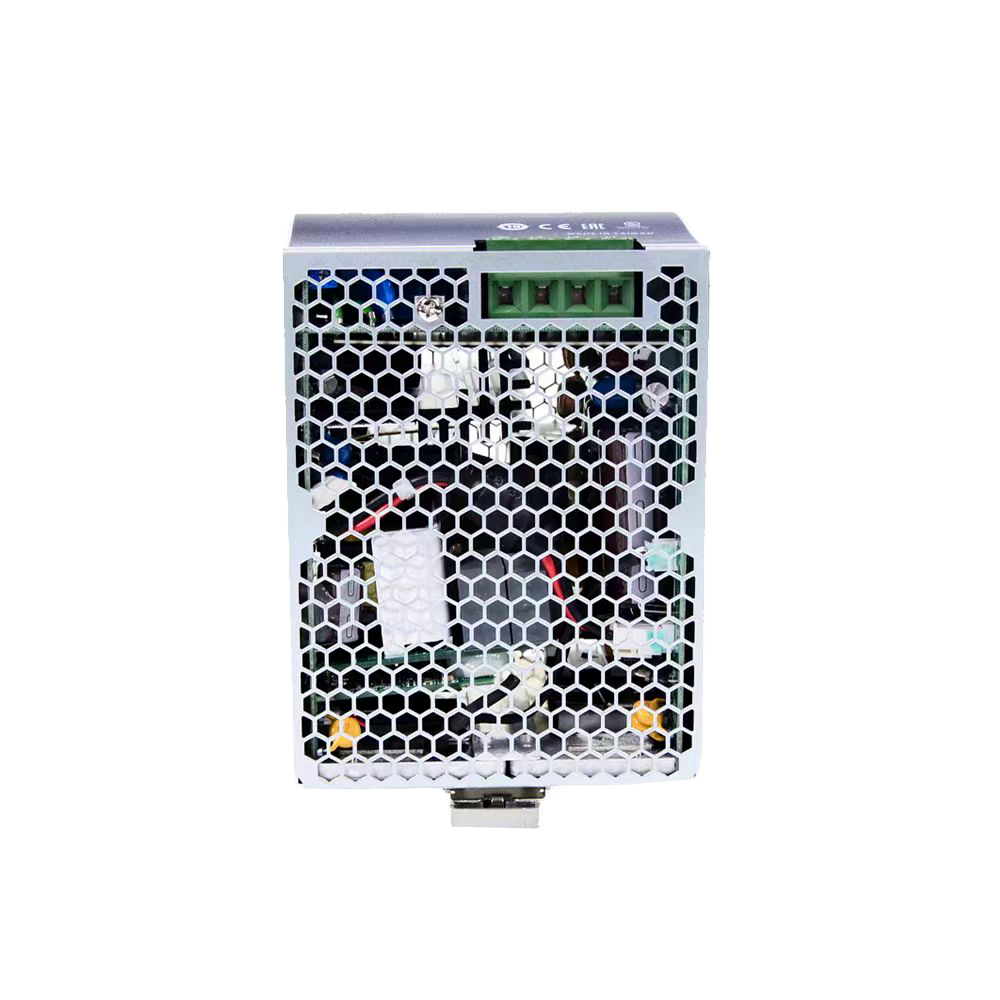

| 型号 | TDR-960-24 | TDR-960-48 | |||||||||
| 输出 | 直流电压 | 24V | 48V | ||||||||
| 额定电流 | 40A | 20A | |||||||||
| 电流范围 | 0 ~ 40A | 0 ~ 20A | |||||||||
| 额定功率 | 960W | 960W | |||||||||
| 纹波与噪声 (max)备注2 | 180mVp-p | 250mVp-p | |||||||||
| 电压调整范围 | 24 ~ 28V | 48 ~ 55V | |||||||||
| 电压精度备注3 | ±1.0% | ±1.0% | |||||||||
| 线性调整率 | ±0.5% | ±0.5% | |||||||||
| 负载调整率 | ±1.0% | ±1.0% | |||||||||
| 启动、上升时间 | 1000ms, 100ms/400VAC 800ms, 100ms/500VAC(满载时) | ||||||||||
| 保持时间(Typ.) | 12ms / 400VAC 14ms / 500VAC(满载时) | ||||||||||
| 输入 | 电压范围 备注4 | 三相340 ~ 550VAC (也可双相操作) 480 ~ 780VDC | |||||||||
| 频率范围 | 47 ~ 63Hz | ||||||||||
| 功率因子(Typ.) | PF≧0.88/400VAC PF≧0.86/500VAC(满载时) | ||||||||||
| 效率(Typ.) | 94% | 94.5% | |||||||||
| 交流电流(Typ.) | 2A/400VAC 1.4A/500VAC | ||||||||||
| 浪涌电流(Typ.) | 冷启动60A | ||||||||||
| 漏电流 | <3.5mA / 530VAC | ||||||||||
| 保护 | 过负载 | 额定输出功率的105 ~ 130% | |||||||||
| 保护模式: 恒流限制, 3 秒后关断输出,重启恢复 | |||||||||||
| 过电压 | 29 ~ 33V | 56 ~ 65V | |||||||||
| 保护模式:关闭输出电压,重启恢复 | |||||||||||
| 过温度 | 关闭输出电压,当温度下降后可自动恢复 | ||||||||||
| 功能 | DC OK继电器触点最大值 | 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载 | |||||||||
| 并联功能 | 请参考功能说明 | ||||||||||
| 环境 | 工作温度 备注5 | -30 ~ +70℃(请参考"减额曲线") | |||||||||
| 工作湿度 | 20 ~ 95% RH,无冷凝 | ||||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||||||
| 温度系数 | ±0.03%/℃ (0 ~ 50℃) | ||||||||||
| 耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 | ||||||||||
| 安规和 电磁兼容 (备注6) | 安全规范 | UL508,AS/NZS62368.1, BIS IS13252(Part1) (only for 24V), EAC TP TC 004认证通过, IEC62368-1 CB SIO认证通过; 设计参照BS EN/EN62368-1 | |||||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | ||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH | ||||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | ||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, EAC TP TC 020 | ||||||||||
| 其它 | MTBF | 647.1K hrs min. Telcordia SR-332 (Bellcore) ; 59.5K hrs min. MIL-HDBK-217F (25℃) | |||||||||
| 尺寸 | 110*125.2*150mm (W*H*D) | ||||||||||
| 包装 | 2.47Kg ; 6pcs/15.8Kg/1.47CUFT | ||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 双相操作允许有一定的降载，具体参考降载曲线。 5. 安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。 6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详细请参阅 | ||||||||||
