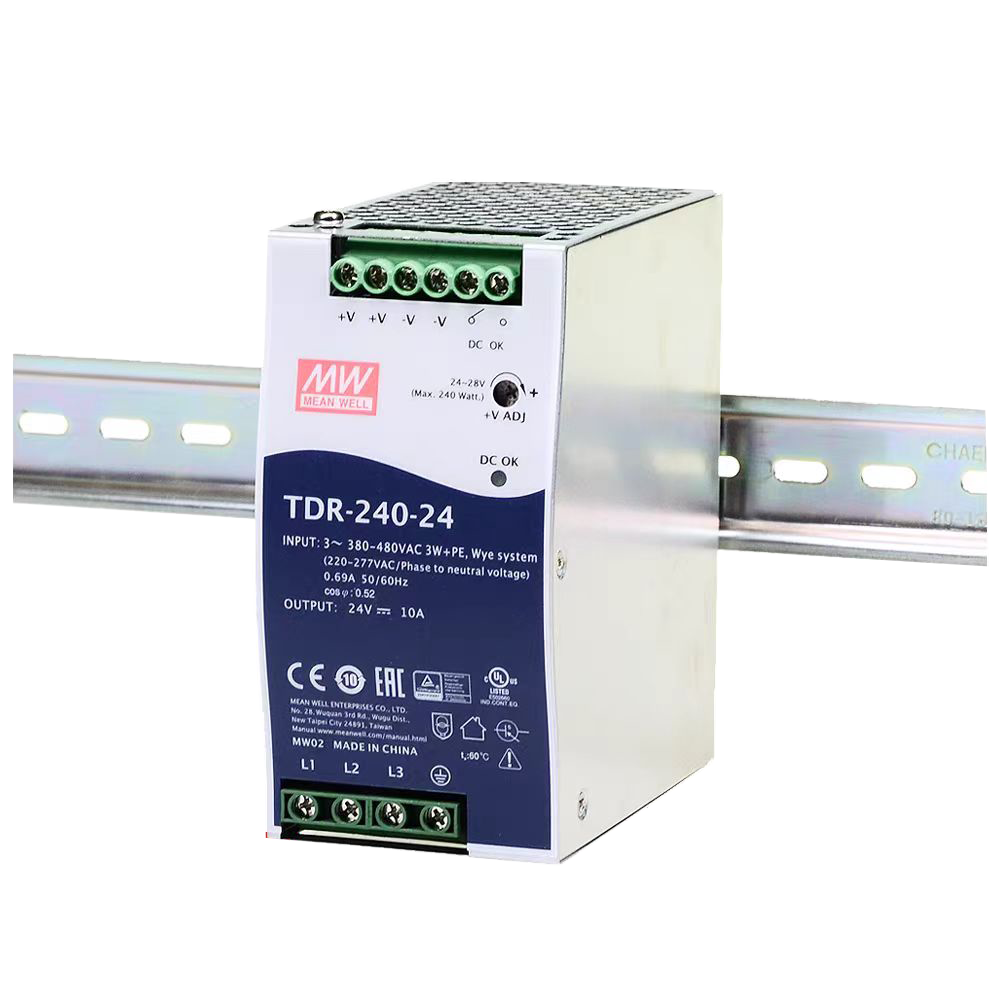

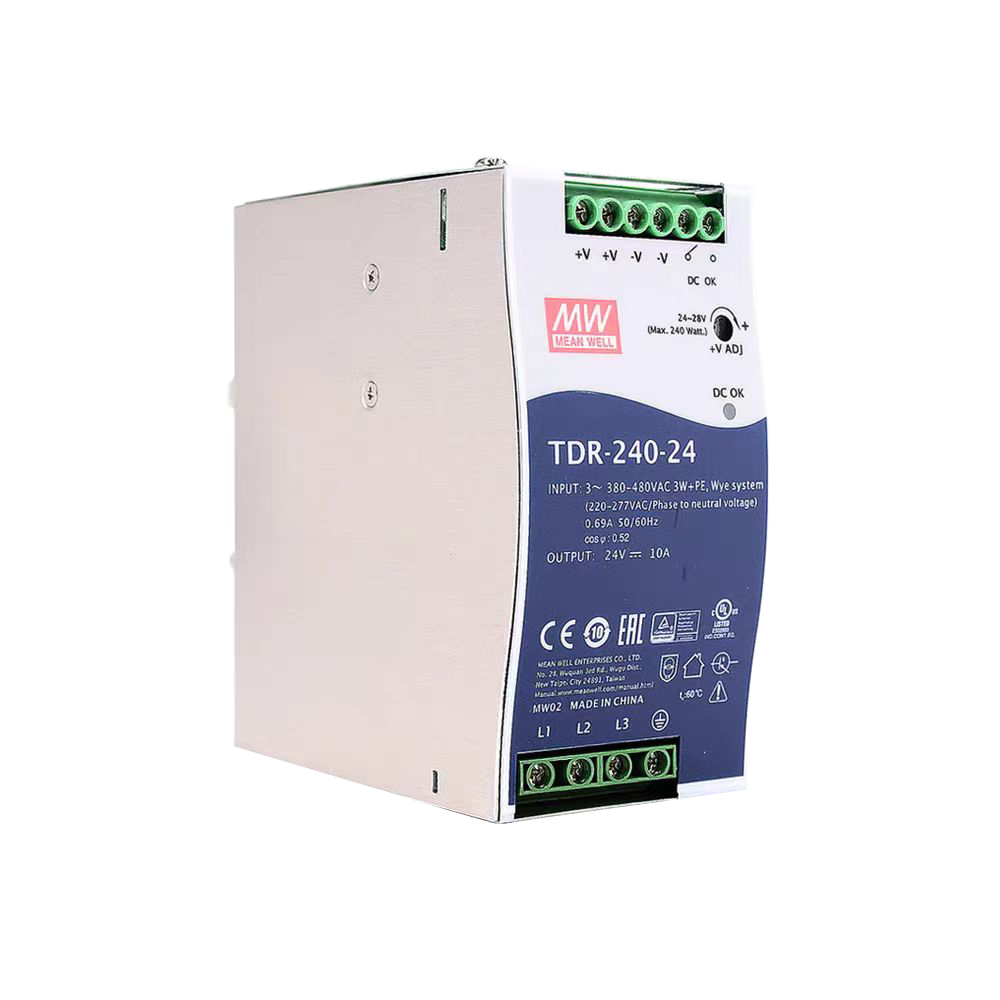

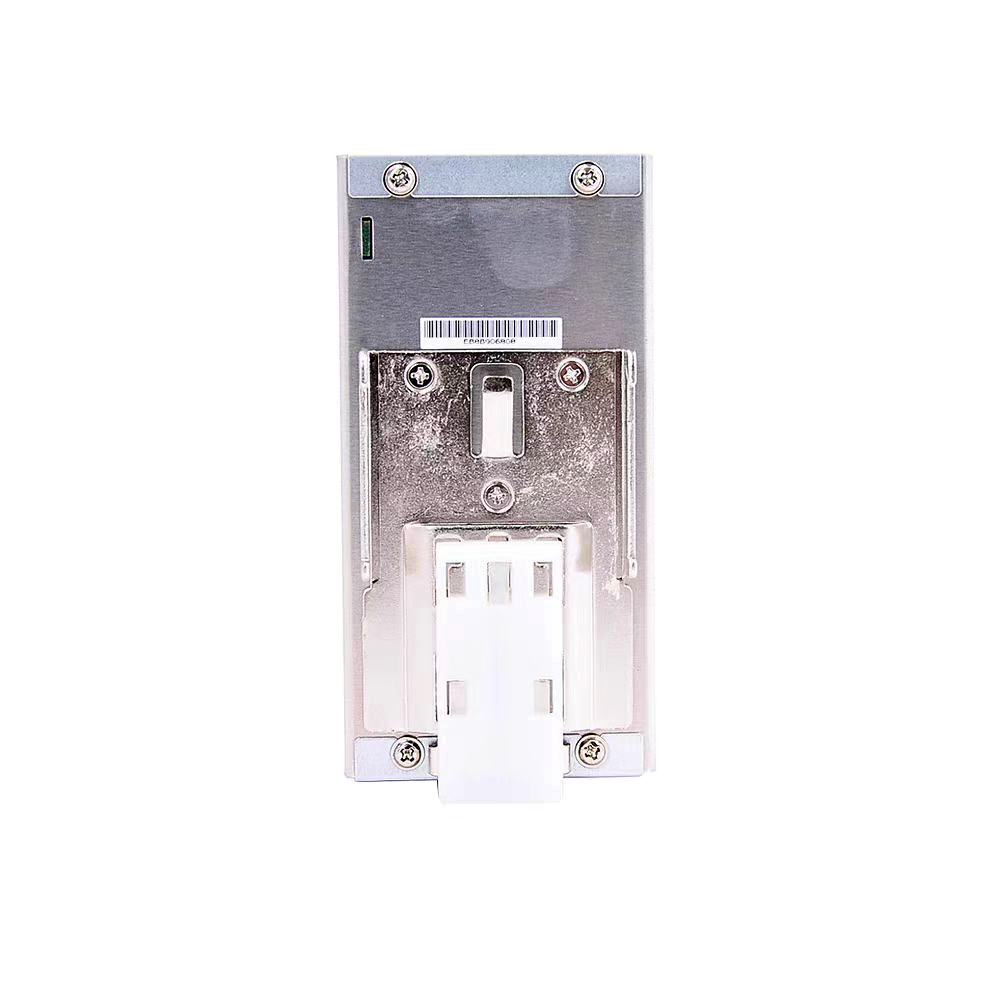

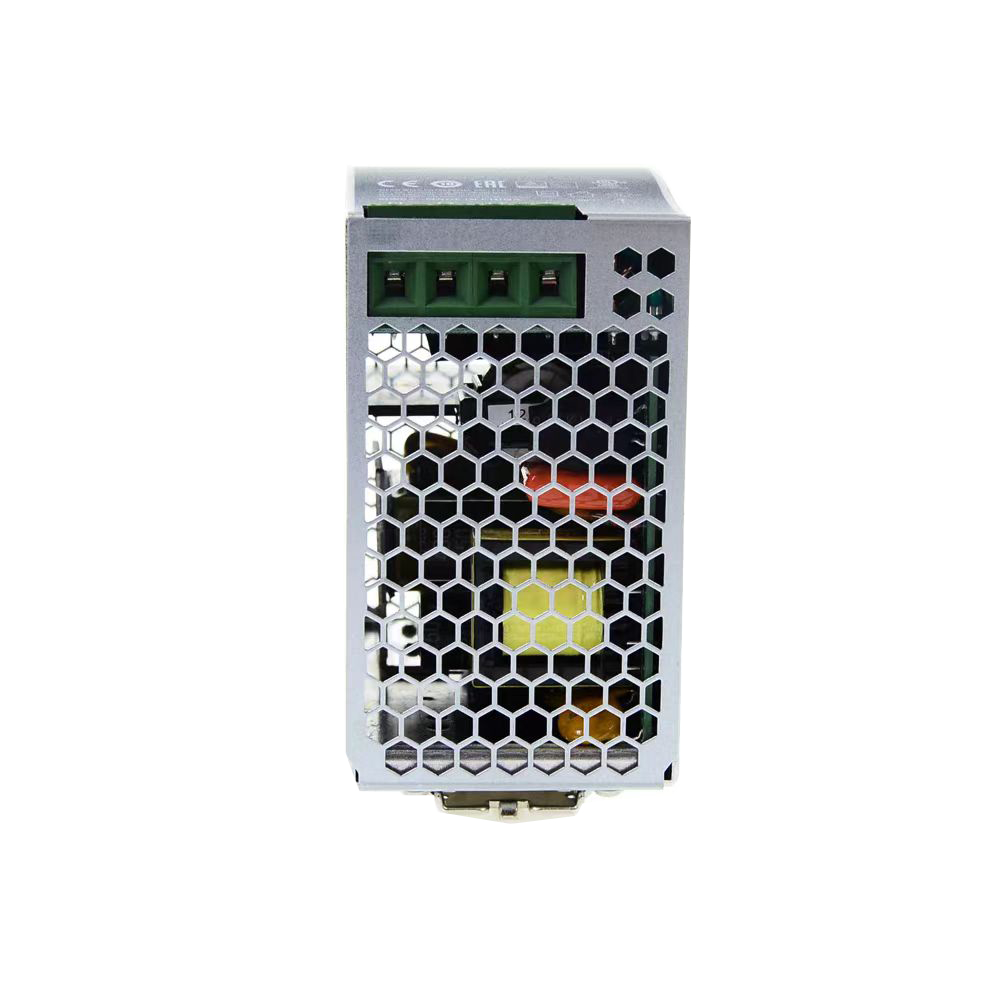

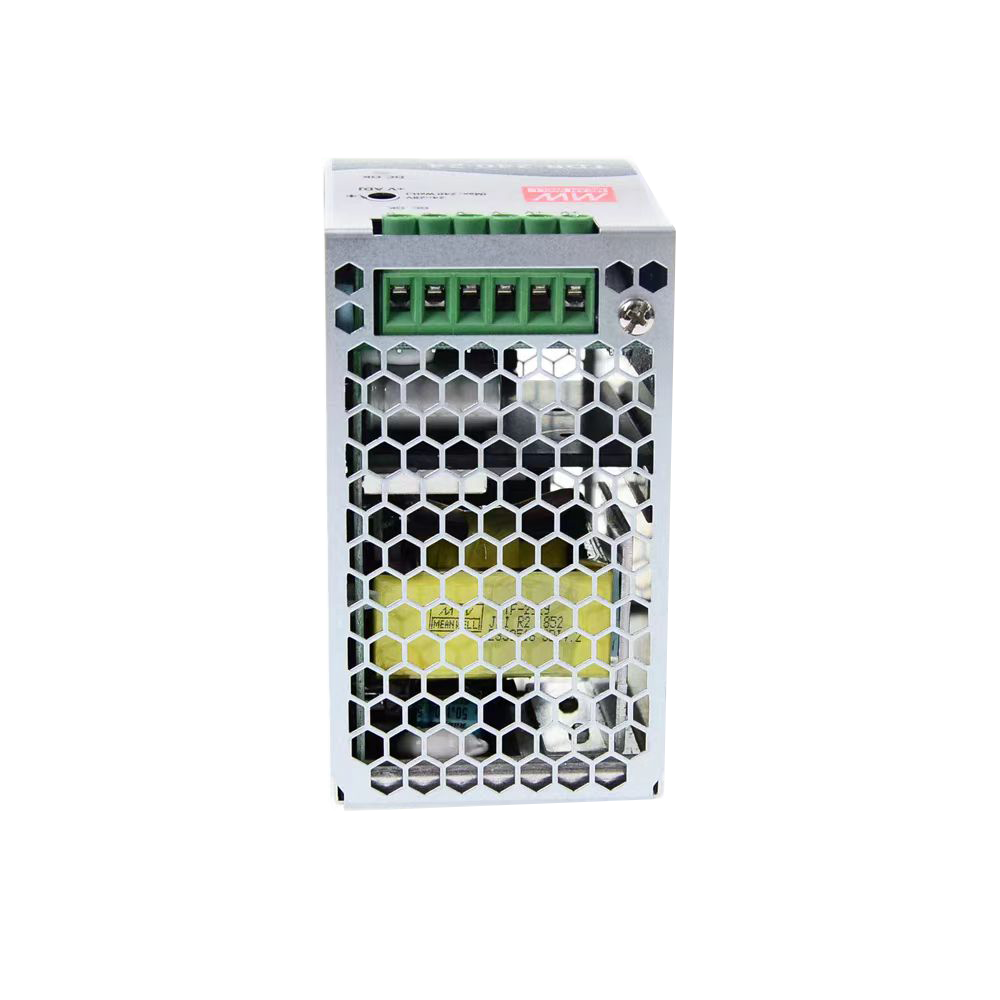

| 型号 | TDR-240-24 | TDR-240-48 | |||||
| 输出 | 直流电压 | 24V | 48V | ||||
| 额定电流 | 10A | 5A | |||||
| 电流范围 | 0 ~ 10A | 0 ~ 5A | |||||
| 额定功率 | 240W | 240W | |||||
| 纹波与噪声(max)备注2 | 100mVp-p | 120mVp-p | |||||
| 电压调整范围 | 24 ~ 28V | 48 ~ 55V | |||||
| 电压精度 备注3 | ±1.0% | ±1.0% | |||||
| 线性调整率 | ±0.5% | ±0.5% | |||||
| 负载调整率 | ±1.0% | ±1.0% | |||||
| 启动、上升时间 | 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC(满载时) | ||||||
| 保持时间(Typ.) | 20ms/400VAC 40ms/500VAC(满载时) | ||||||
| 输入 | 电压范围 备注4 | 三相340 ~ 550VAC(连接L1,L3,FG或L2,L3,FG时可两相工作) 或 480 ~ 780VDC | |||||
| 频率范围 | 47 ~ 63Hz | ||||||
| 功率因数(Typ.) | PF≧0.53/400VAC PF≧0.52/500VAC at full load | ||||||
| 效率(Typ.) | 92% | 92% | |||||
| 交流电流(Typ.) | 0.69A/400VAC 0.6A/500VAC | ||||||
| 浪涌电流(Typ.) | 冷启动50A | ||||||
| 漏电流 | <2mA / 530VAC | ||||||
| 保护 | 过负载 | 额定输出功率的105%~ 130% | |||||
| 保护模式:恒流模式,3秒后进入打嗝模式 | |||||||
| 过电压 | 30 ~ 36V | 56 ~ 65V | |||||
| 保护模式:打嗝模式,故障排除后可自动恢复 | |||||||
| 过温度 | 关闭O/P电压，温度下降后自动恢复 | ||||||
| 功能 | DC OK触点容值 | 60VDC/0.3A, 30VDC/1A, 30VAC/0.5A 电阻性负载 | |||||
| 环境 | 工作温度 备注5 | -30～+70℃ (请参考"减额曲线") | |||||
| 工作湿度 | 20 ~ 95% RH,无冷凝 | ||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH,无冷凝 | ||||||
| 温度系数 | ±0.05%/℃ (0～50℃) | ||||||
| 耐振动 | 组件: 10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 | ||||||
| 海拔高度 | 5000米 | ||||||
| 过电压类别 | Ⅲ; According to EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitude up to 2000 meters | ||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004 认证通过，设计参考AS/NZS61558-1/-2-16 | |||||
| 耐压 | I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | ||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH | ||||||
| 电磁兼容发射 | Parameter | Standard | Test Level / Note | ||||
| Conducted | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | Class B | |||||
| Radiated | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | Class B | |||||
| Harmonic Current | BS EN/EN61000-3-2 | Class A | |||||
| Voltage Flicker | BS EN/EN61000-3-3 | ------- | |||||
| 电磁兼容抗扰度 | BS EN/EN55035 , BS EN/EN61204-3 | ||||||
| Parameter | Standard | Test Level /Note | |||||
| ESD | BS EN/EN61000-4-2 | Level 4, 15KV air ; Level 4, 8KV contact | |||||
| Radiated Field | BS EN/EN61000-4-3 | Level 3 | |||||
| EFT/Burest | BS EN/EN61000-4-4 | Level 3 | |||||
| Surge | BS EN/EN61000-4-5 | Level 4, 2KV / Line-Line, Level 4, 4KV/ Line-Earth | |||||
| Conducted | BS EN/EN61000-4-6 | Level 3 | |||||
| Magnetic Field | BS EN/EN61000-4-8 | Level 4 | |||||
| Voltage Dips and interruptions | BS EN/EN61000-4-11 | ＞95% dip 0.5 periods, 30% dip 25 periods＞ 95% interruptions 250 periods | |||||
| 其它 | MTBF | 1534.9K hrs min. Telcordia SR-332(Bellcore); 215.6K hrs min. MIL-HDBK-217F (25℃) | |||||
| 尺寸 | 63*125.2*113.5mm (W*H*D) | ||||||
| 包装 | 1Kg ; 12pcs/13Kg/1.22CUFT | ||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4.低输入电压情况下需减额输出，具体请参照"减额曲线"图。 5.安装间隙 当加载全功率时,建议顶部40mm 底部20mm 左右边5mm 相邻的设备是一个热源,建议毫米间隙。 6. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | ||||||
