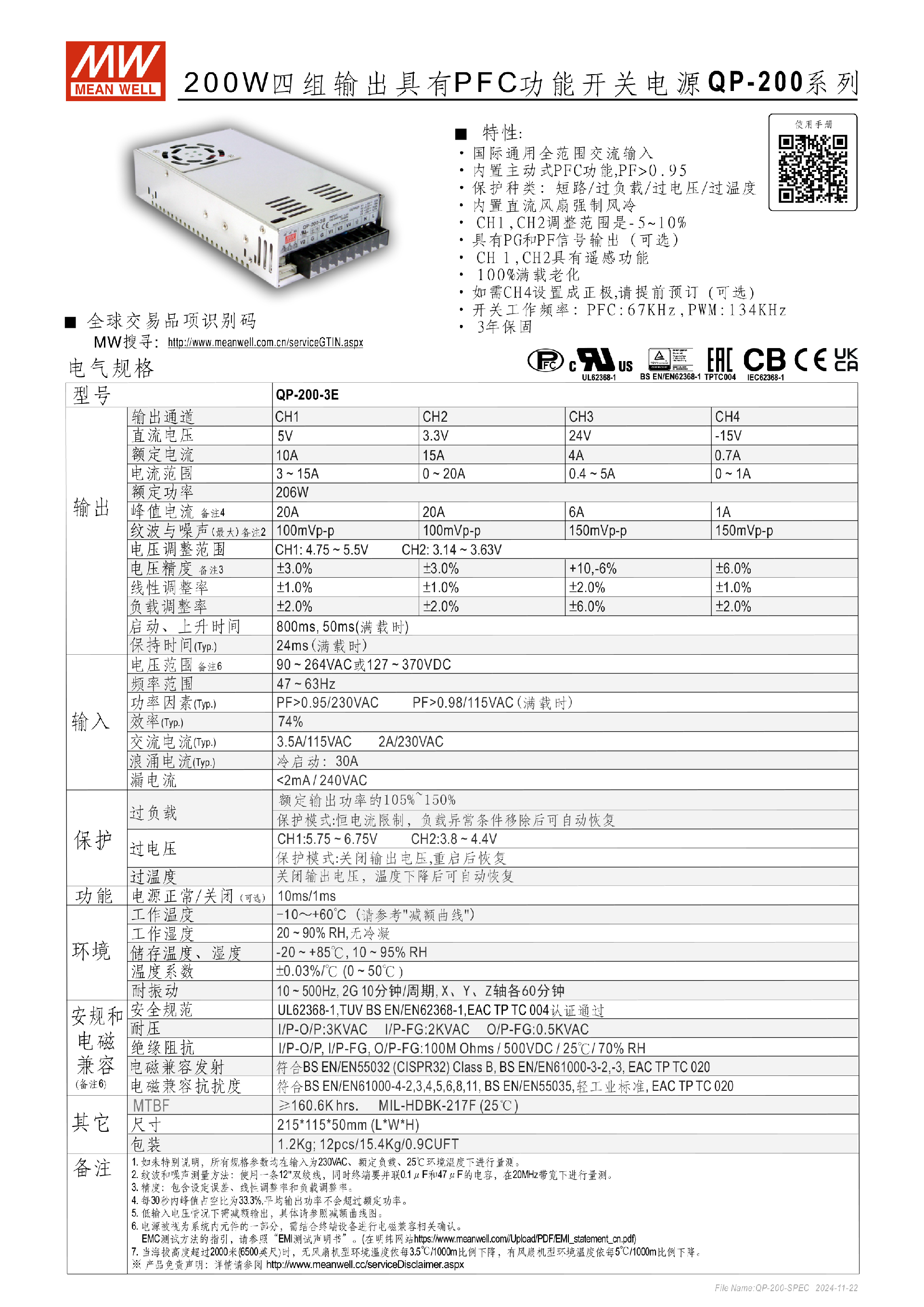

| 型号 | QP-200D | QP-200F | QP-200-3A | |||||||||||||||
| 输出 | 输出通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH4 | |||||
| 直流电压 | 5V | 12V | 24V | - 12V | 5V | 15V | 24V | - 15V | 5V | 3.3V | 12V | -5V | ||||||
| 额定电流 | 15A | 4A | 3A | 0.7A | 15A | 3A | 3A | 0.7A | 15A | 15A | 6A | 0.7A | ||||||
| 电流范围 | 3 ~ 20A | 0 ~ 6A | 0.4 ~ 5A | 0 ~ 1A | 3 ~ 20A | 0 ~ 5A | 0.4 ~ 5A | 0 ~ 1A | 3 ~ 20A | 0 ~ 20A | 0.5 ~ 8A | 0 ~ 1A | ||||||
| 额定功率 | 203.4W | 202.5W | 200W | |||||||||||||||
| 峰值电流备注4 | 20A | 7A | 6A | 1A | 20A | 6A | 6A | 1A | 20A | 20A | 8A | 1A | ||||||
| 纹波与噪声(max)备注2 | 100mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 100mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | 150mVp-p | ||||||
| 电压调整范围 | CH1: 4.75 ~ 5.5V CH2: 11.4 ~ 13.2V | CH1: 4.75 ~ 5.5V CH2: 14.25 ~ 16.5V | CH1: 4.75 ~ 5.5V CH2: 3.14 ~ 3.63V | |||||||||||||||
| 电压精度 备注3 | ±3.0% | ±3.0% | +10,-6% | ±6.0% | ±3.0% | ±3.0% | +10,-6% | ±6.0% | ±3.0% | ±3.0% | +8,-10% | ±6.0% | ||||||
| 线性调整率 | ±1.0% | ±1.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±2.0% | ±1.0% | ||||||
| 负载调整率 | ±2.0% | ±2.0% | ±6.0% | ±2.0% | ±2.0% | ±2.0% | ±6.0% | ±2.0% | ±2.0% | ±2.0% | ±6.0% | ±2.0% | ||||||
| 启动、上升时间 | 800ms , 50ms(满载时) | |||||||||||||||||
| 保持时间(Typ.) | 24ms (满载时) | |||||||||||||||||
| 输入 | 电压范围 备注6 | 90 ~ 264VAC或127 ~ 370VDC | ||||||||||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||||||||||
| 功率因素(Typ.) | PF>0 .95/230VAC PF>0 .98/ 115VAC(满载时) | |||||||||||||||||
| 效率(Typ.) | 75% | 75% | 72% | |||||||||||||||
| 交流电流(Typ.) | 3.5A/115VAC 2A/230VAC | |||||||||||||||||
| 浪涌电流(Typ.) | 冷启动：30A | |||||||||||||||||
| 漏电流 | <2mA/ 240VAC | |||||||||||||||||
| 保护 | 过负载 | 额定输出功率的105%~150% | ||||||||||||||||
| 保护模式:恒电流限制，负载异常条件移除后可自动恢复 | ||||||||||||||||||
| 过电压 | CH1:5.75 ~ 6.75V CH2:13.8 ~ 16.2V | CH1: 5.75 ~ 6.75V CH2:17.25 ~ 20.25V | CH1:5.75 ~ 6.75V CH2:3.8 ~ 4.4V | |||||||||||||||
| 保护模式:关闭输出电压,重启后恢复 | ||||||||||||||||||
| 过温度 | 关闭输出电压，温度下降后可自动恢复 | |||||||||||||||||
| 功能 | 电源正常/关闭 (可选) | 10ms/1ms | ||||||||||||||||
| 环境 | 工作温度 | -10~+60℃ (请参考"减额曲线") | ||||||||||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||||||||||
| 储存温度、湿度 | -20 ~ +85℃, 10 ~ 95% RH | |||||||||||||||||
| 温度系数 | ±0 .03%/℃ (0 ~ 50℃) | |||||||||||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||||||||||
| 安规和 电磁 兼容 (备注5) | 安全规范 | UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过 | ||||||||||||||||
| 耐压 | I/P-O/P:3KVAC I/P- FG:2KVAC O/P- FG:0 .5KVAC | |||||||||||||||||
| 绝缘阻抗 | I/P-O/P, I/P- FG , O/P- FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||||||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | |||||||||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,轻工业标准, EAC TP TC 020 | |||||||||||||||||
| 其它 | MTBF | 1456.9K hrs min. Telcordia SR-332 (Bellcore) ; 226.5K hrs min. MIL-HDBK-217F (25C) | ||||||||||||||||
| 尺寸 | 215*115*50mm (L*W*H) | |||||||||||||||||
| 包装 | 1 .2Kg; 12pcs/ 15 .4Kg/0 .9CUFT | |||||||||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 每30秒内峰值占空比为33.3%,平均输出功率不会超过额定功率。 5. 低输入电压情况下需减额输出，具体请参照减额曲线图。 6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬的 “EMI测试声明书”。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||||||||||||||
