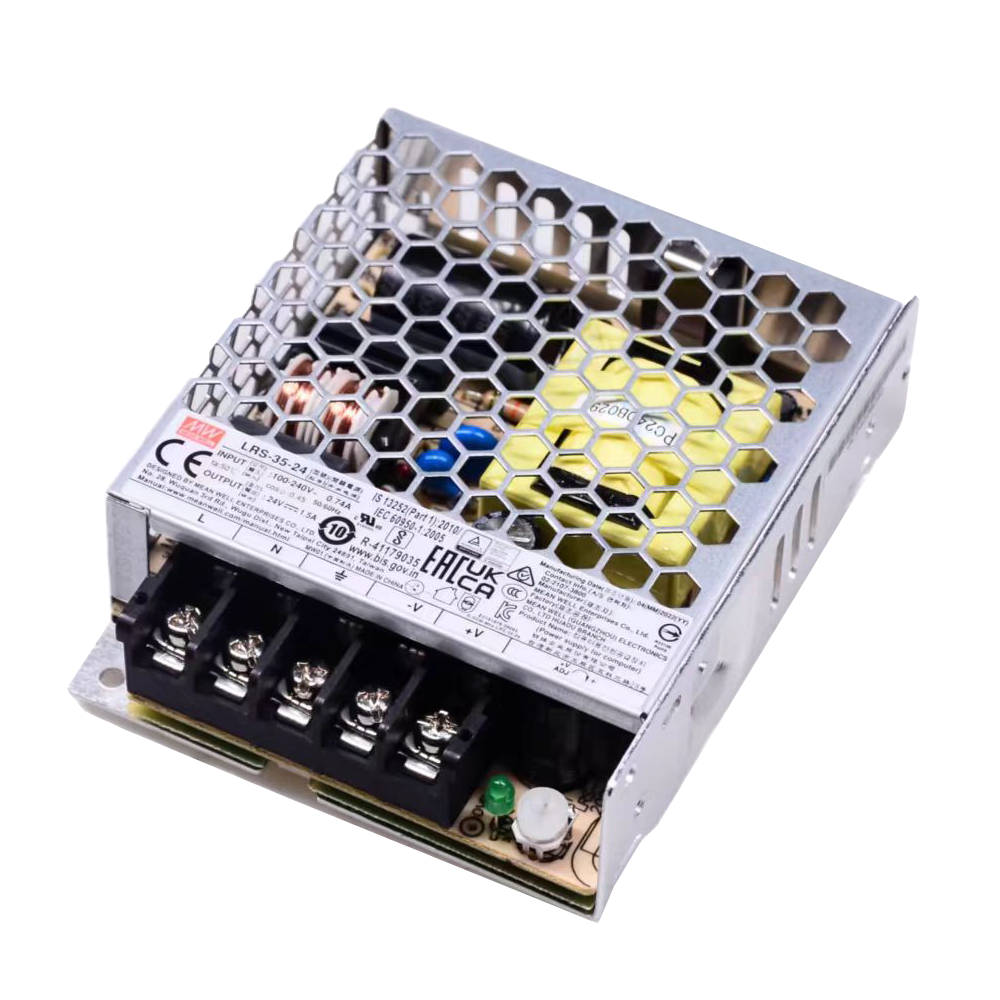

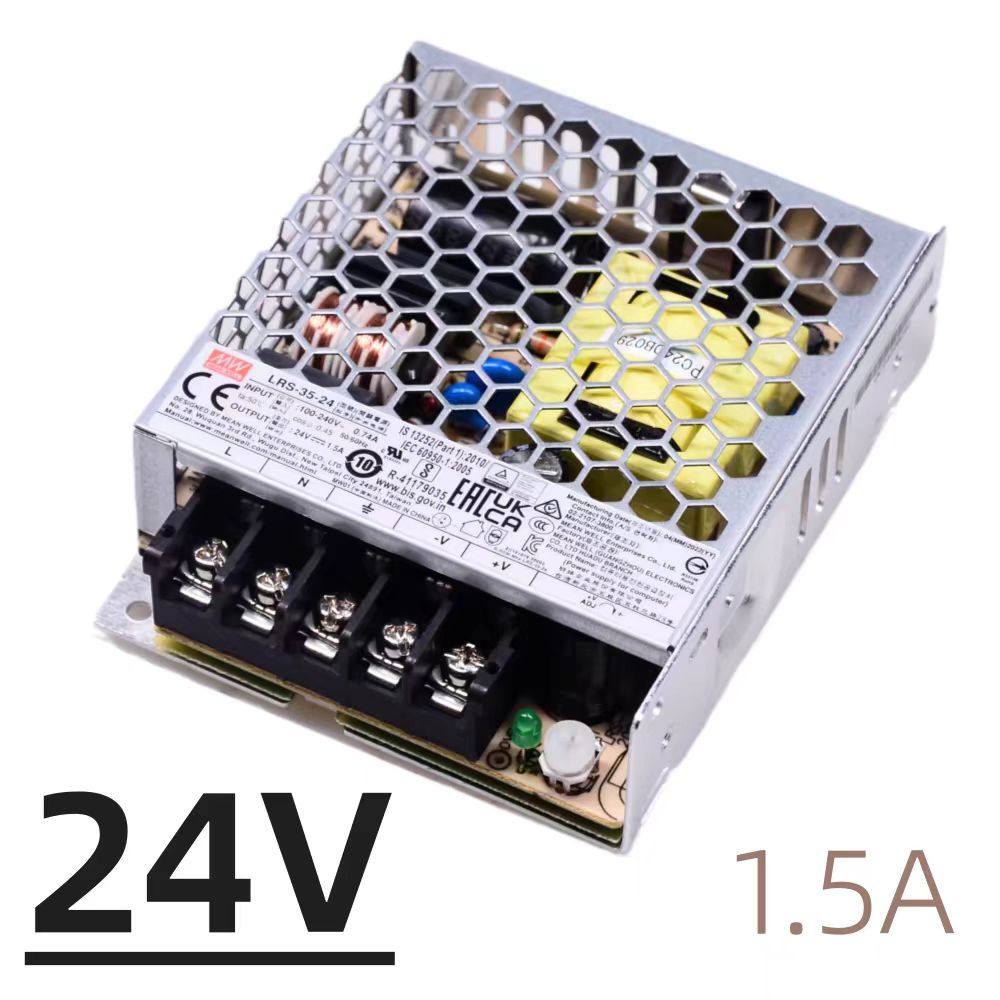

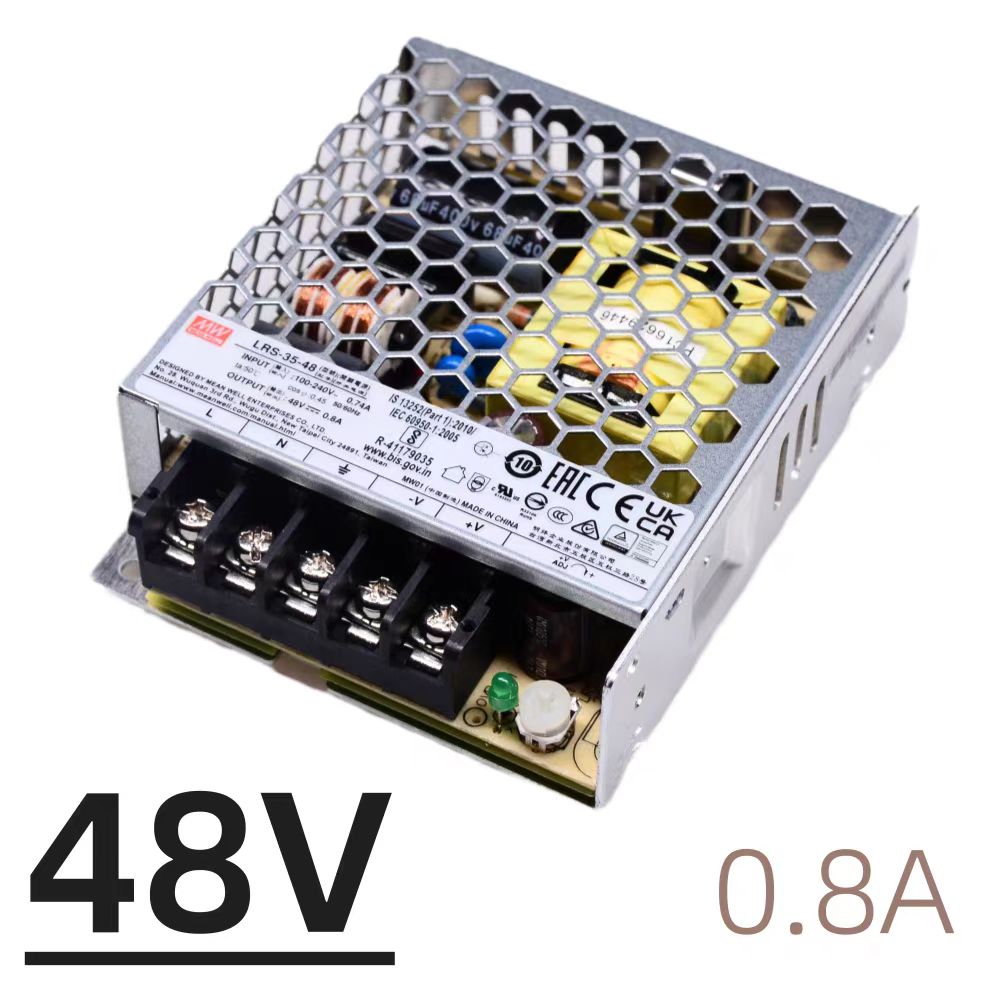

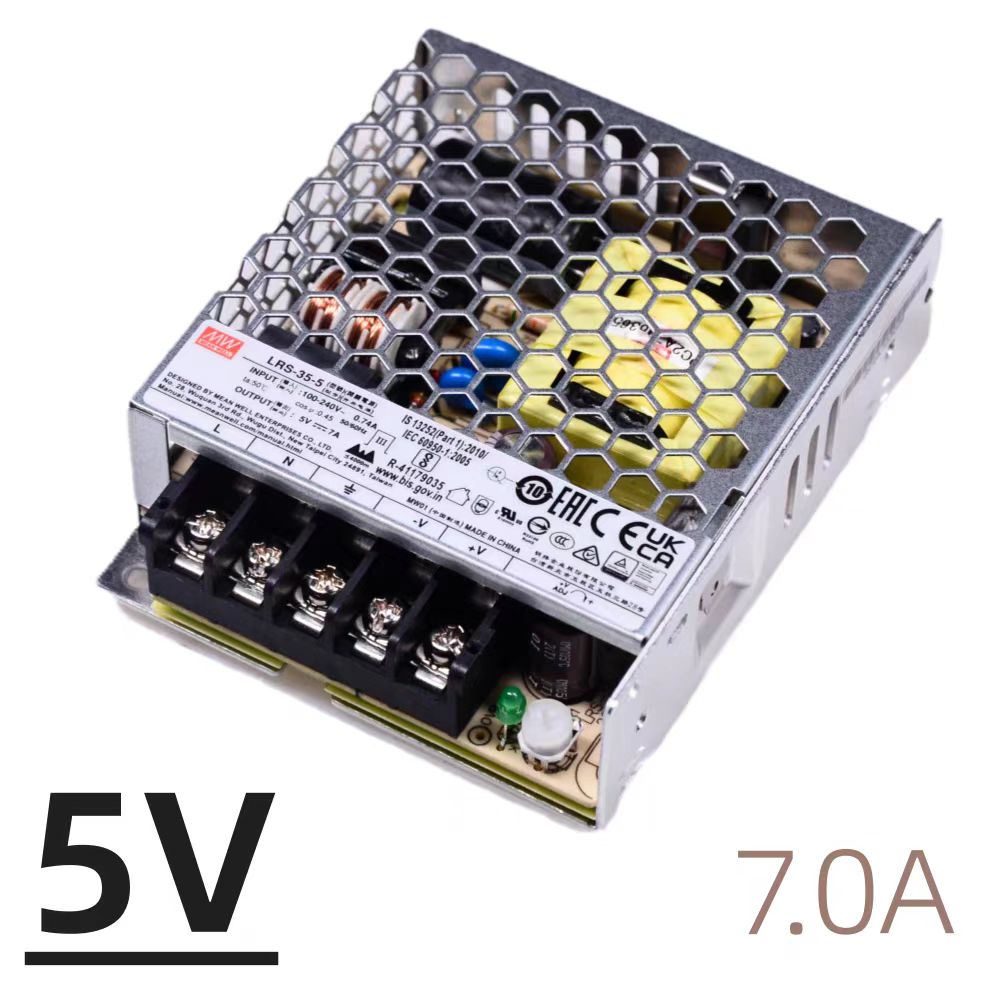

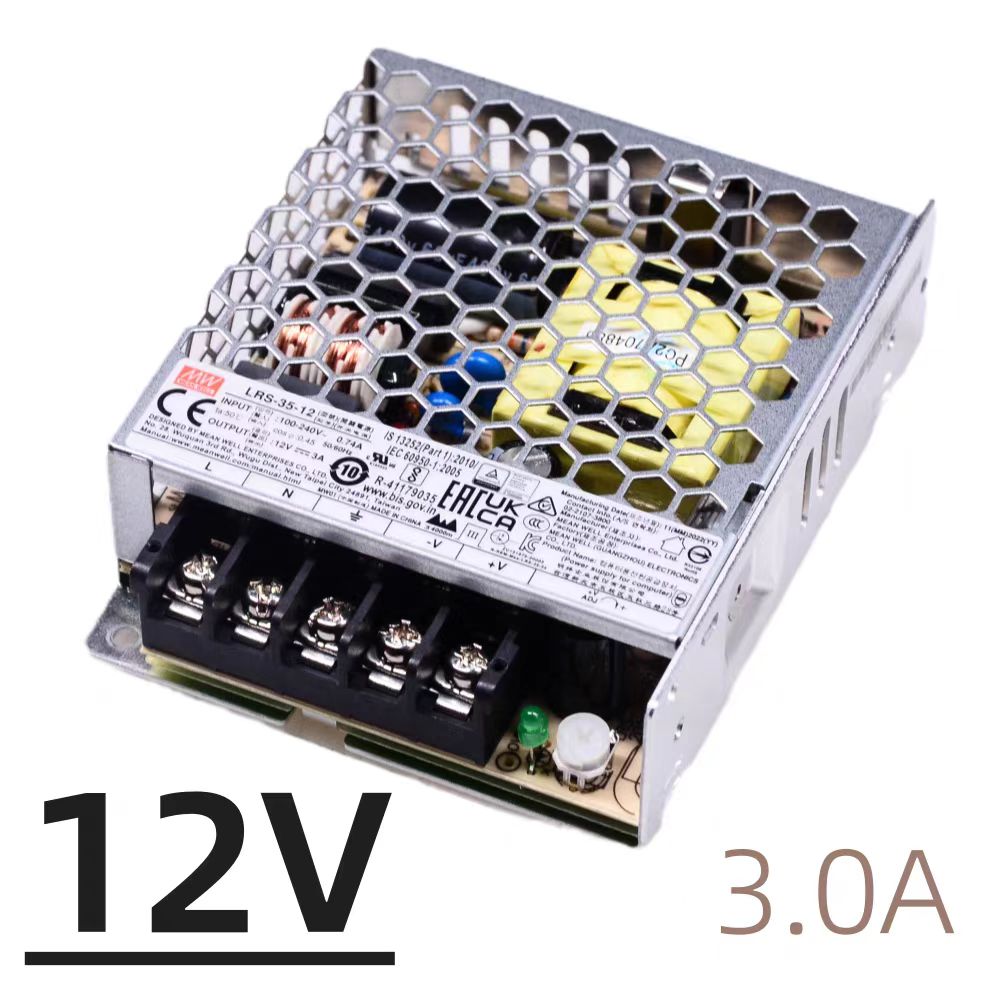

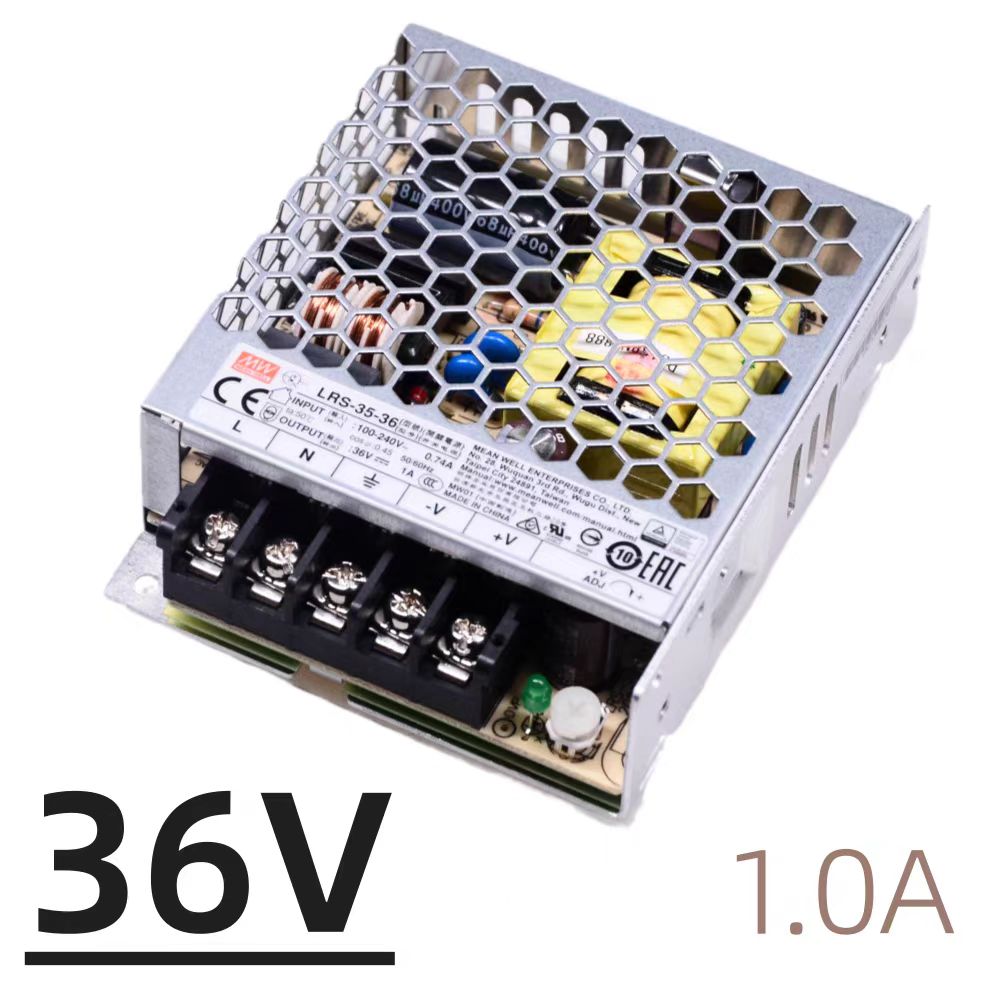

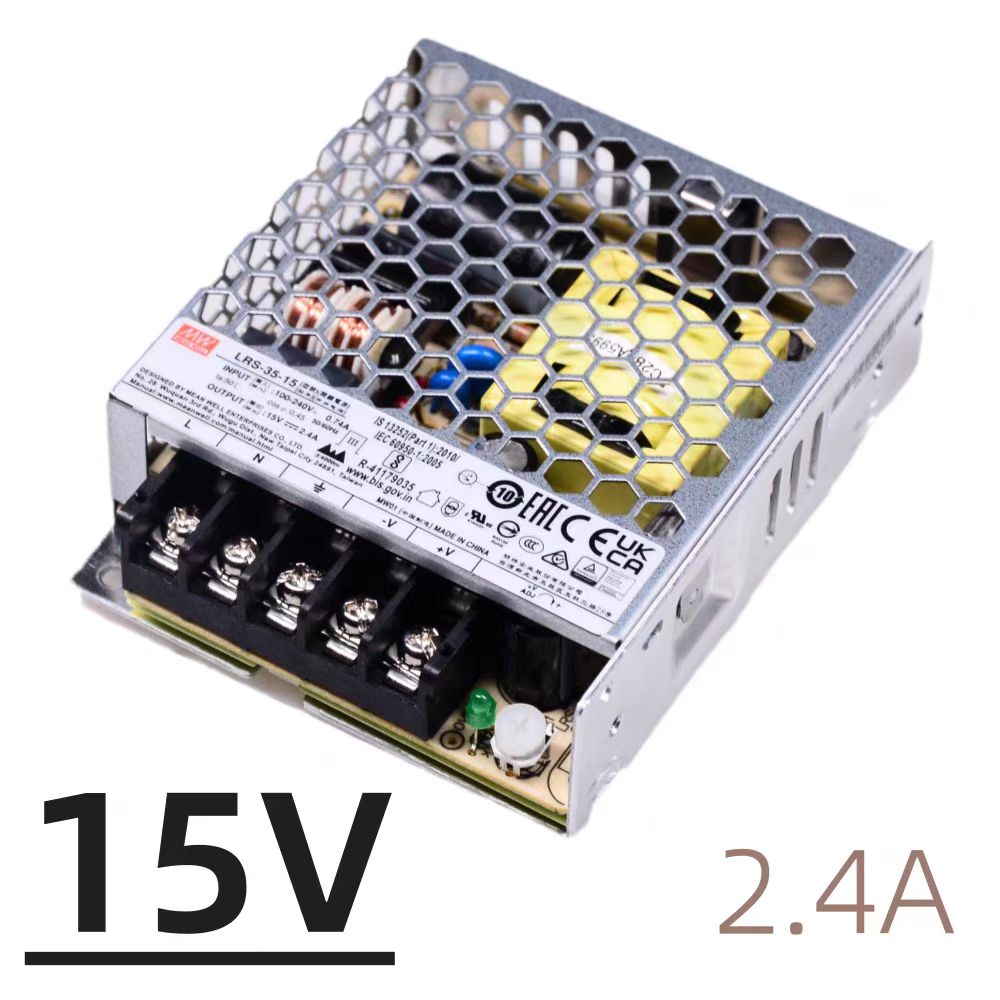

型号 | LRS-35-5 | LRS-35-12 | LRS-35-15 | LRS-35-24 | LRS-35-36 | LRS-35-48 | ||||
输出 | 直流电压 | 5V | 12V | 15V | 24V | 36V | 48V | |||
额定电流 | 7A | 3A | 2.4A | 1.5A | 1A | 0.8A | ||||
电流范围 | 0 ~ 7A | 0 ~ 3A | 0 ~ 2.4A | 0 ~ 1.5A | 0 ~ 1A | 0 ~ 0.8A | ||||
额定功率 | 35W | 36W | 36W | 36W | 36W | 38.4W | ||||
纹波与噪声(max)备注2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | ||||
电压调整范围 | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | ||||
电压精度 备注3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||||
线性调整率 备注4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||
负载调整率 备注5 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||
启动、上升时间 | 1000ms, 30ms/230VAC 2000ms,30ms/115VAC at full load | |||||||||
保持时间(Typ.) | 30ms/230VAC 12ms/115VAC at full load | |||||||||
输入 | 电压范围 | 85 ~ 264VAC 120 ~ 373VDC | ||||||||
频率范围 | 47 ~ 63Hz | |||||||||
效率(Typ.) | 82% | 86% | 86% | 88% | 88% | 89% | ||||
交流电流(Typ.) | 0.7A/115VAC 0.42A/230VAC | |||||||||
浪涌电流(Typ.) | 冷启动45A/230VAC | |||||||||
漏电流 | <0.75mA / 240VAC | |||||||||
保护 | 过负载 | 额定输出功率的110 ~ 150% | ||||||||
保护模式:打嗝模式,异常条件移除后可自动恢复 | ||||||||||
过电压 | 5.75 ~ 6.9V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | ||||
保护模式:关断输出电压,重启恢复 | ||||||||||
环境 | 工作温度 | -30 ~ +70℃ (请参考"减额曲线") | ||||||||
工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH,无冷凝 | |||||||||
温度系数 | ±0.03%/℃ (0 ~ 50℃) | |||||||||
耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 | |||||||||
过电压等级 | Ⅲ;根据EN61558, EN50178, EN60664-1, EN62477-1; 海拔可高达2000米 | |||||||||
安规和 电磁兼容 (备注9) | 安全规范 | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1,EAC TP TC 004, AS/NZS 60950.1(by CB),KC K60950-1(仅LRS-35-12/24 ), BIS IS13252(Part1): 2010/IEC 60950-1: 2005 认证通过 | ||||||||
耐压 | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH | |||||||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32,KN35(仅LRS-35-12/24 ) | |||||||||
电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, 重工业标准, EAC TP TC 020,KC KN32,KN35(仅LRS-35-12/24 ) | |||||||||
其它 | MTBF | 3201.5K hrs min. Telcordia SR-332 (Bellcore) ; 655.5Khrs min. MIL-HDBK-217F (25℃) | ||||||||
尺寸 | 99*82*30mm (L*W*H) | |||||||||
包装 | 0.23Kg ; 60pcs/14.8Kg/0.88CUFT | |||||||||
备注 | 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。 7. 5V 机型当负载为50%以下时, 电源进入突发操作 模式,开关功耗减少, 这样就会可能出现纹波值超过规格书。 8. 当操作海拔高于2000米(6500ft)时,操作环温需调降5℃/1000米。 9. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。 电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 ※ 产品免责声明:详细请参阅 |
