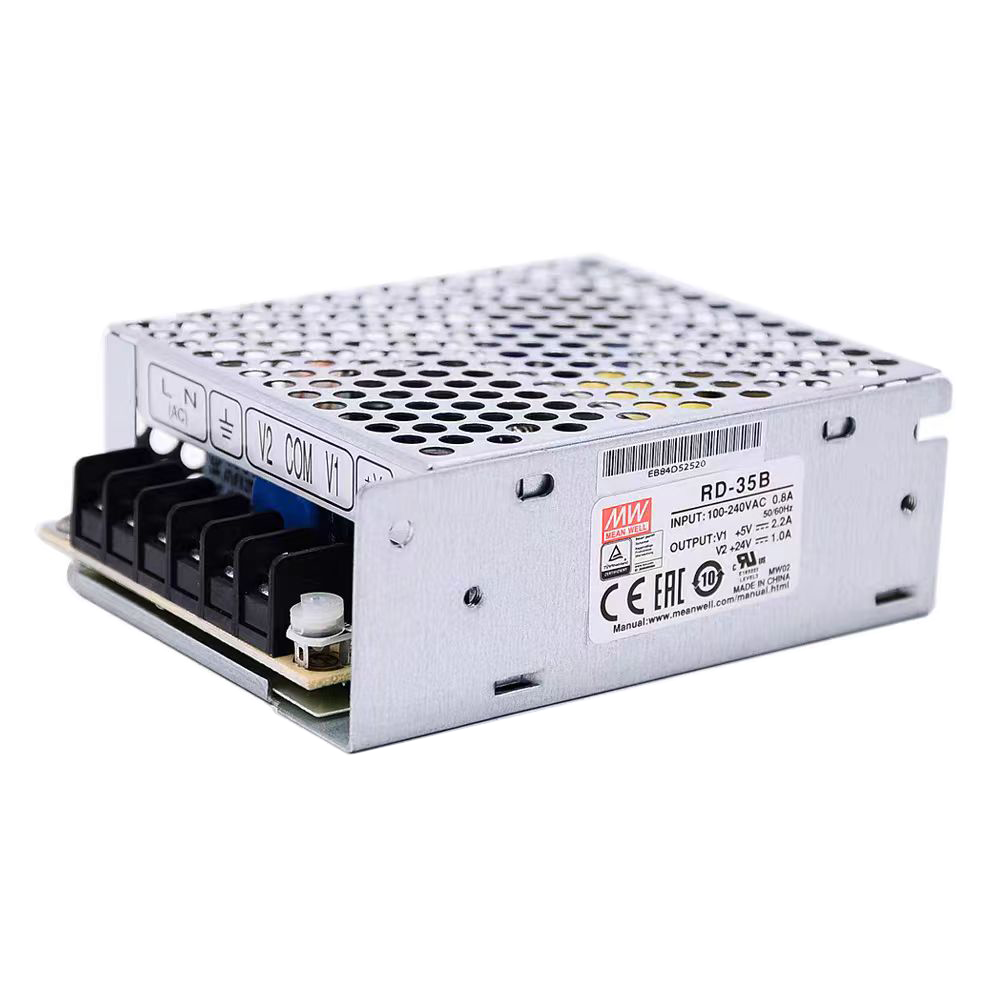

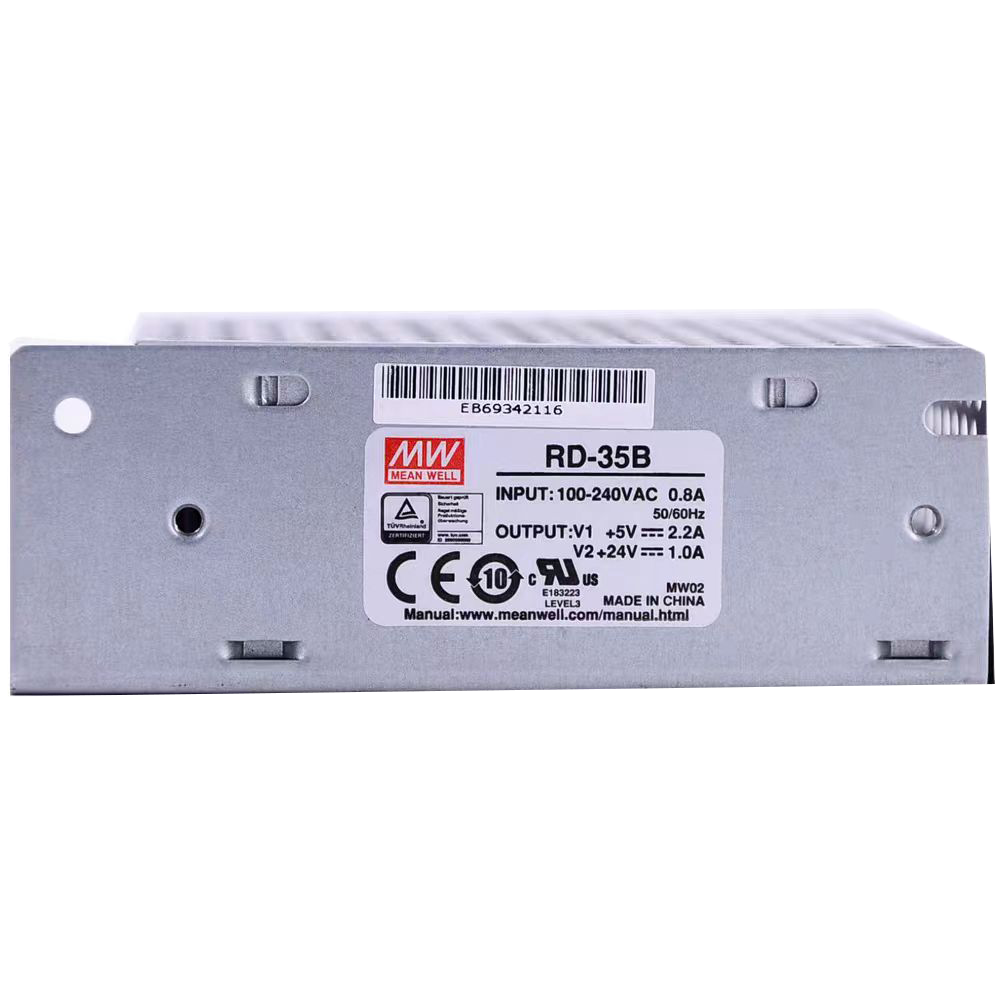

型号 | RD-35A | RD-35B | RD-3513 | |||||||||
输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 | |||||
直流电压 | 5V | 12V | 5V | 24V | 13.5V | -13.5V | ||||||
额定电流 | 4A | 1A | 2.2A | 1A | 1.3A | 1.3A | ||||||
电流范围 | 0 ~ 4A | 0 ~ 1A | 0 ~ 4A | 0 ~ 1.3A | 0 ~ 2A | 0 ~ 1.5A | ||||||
额定功率 | 32W | 35W | 35.1W | |||||||||
纹波与噪声 (max)备注2 | 80mVp-p | 120mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | ||||||
电压调整范围 | CH1: 4.75 ~ 5.5V | CH1: 4.75 ~ 5.5V | CH1: 11.5 ~ 15.5V | |||||||||
电压精度备注3 | ±2.0% | ±6.0% | ±2.0% | ±5.0% | ±4.0% | ±4.0% | ||||||
线性调整率备注4 | ±0.5% | ±1.5% | ±0.5% | ±1.0% | ±0.5% | ±0.5% | ||||||
负载调整率备注5 | ±0.5% | ±3.0% | ±0.5% | ±2.0% | ±3.0% | ±3.0% | ||||||
启动、上升时间 | 500ms, 30ms/230VAC 1200ms,30ms/115VAC(满载时) | |||||||||||
保持时间(Typ.) | 80ms/230VAC 16ms/115VAC(满载时) | |||||||||||
输入 | 电压范围 | 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) | ||||||||||
频率范围 | 47 ~ 63Hz | |||||||||||
效率(Typ.) | 79% | 80% | 80% | |||||||||
交流电流(Typ.) | 0.8A/115VAC 0.55A/230VAC | |||||||||||
浪涌电流(Typ.) | 冷启动:45A/230VAC | |||||||||||
漏电流 | <2mA / 240VAC | |||||||||||
保护 | 过负载 | 额定输出的110%~150% | ||||||||||
保护模式:打嗝模式,负载异常条件移除后可自动恢复 CH1: 16.87 ~ 19.57V | ||||||||||||
过电压 | CH1: 5.75 ~ 6.75V | |||||||||||
保护模式:打嗝模式,电压异常条件移除后可自动恢复 | ||||||||||||
环境 | 工作温度 | -25~+70℃ (请参考"减额曲线") | ||||||||||
工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||||
温度系数 | ±0.03%/℃ (0 ~ 50℃) (CH1) | |||||||||||
耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||||
安规和电磁兼容 (备注6) | 安全规范 | UL62368-1, TUV BS EN/EN62368-1 , EAC TP TC 004认证通过 | ||||||||||
耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3 , EAC TP TC 020 | |||||||||||
电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2),重工业标准 , EAC TP TC 020 | |||||||||||
其它 | MTBF | 3096.5K hrs min. Telcordia SR-332 (Bellcore) ; 541.3K hrs min. MIL-HDBK-217F (25℃) | ||||||||||
尺寸 | 99*82*36mm (L*W*H) | |||||||||||
包装 | 0.3Kg; 45pcs/14Kg/0.76CUFT | |||||||||||
备注 | 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率(为满足误差,建议A类型CH1负载>15%额定电流、B类型CH1负载>10%额定电流)。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。 电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明:详情请参阅 |
