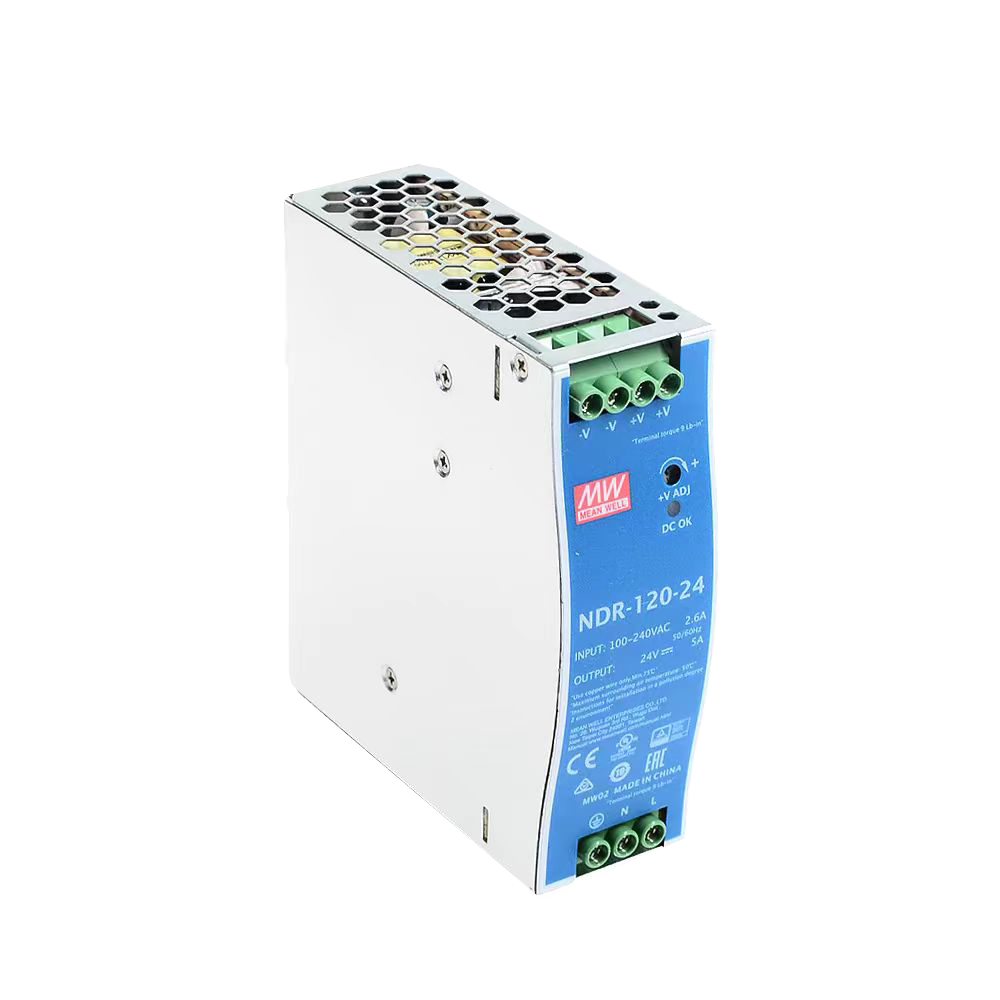

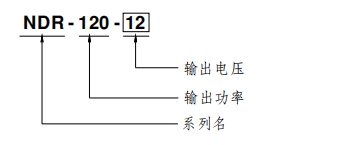

| 型号 | NDR-120-12 | NDR-120-24 | NDR-120-48 | |||
| 输出 | 直流电压 | 12V | 24V | 48V | ||
| 额定电流 | 10A | 5A | 2.5A | |||
| 电流范围 | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | |||
| 额定功率 | 120W | 120W | 120W | |||
| 纹波与噪声(max)备注2 | 100mVp-p | 120mVp-p | 150mVp-p | |||
| 电压调整范围 | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |||
| 电压精度备注3 | ±2.0% | ±1.0% | ±1.0% | |||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | |||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | |||
| 启动、上升时间 | 1200ms, 60ms/230VAC 2500ms, 60ms/115VAC(满载时) | |||||
| 保持时间(Typ.) | 16ms/230VAC 10ms/115VAC(满载时) | |||||
| 输入 | 电压范围 备注6 | 90 ~ 264VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入] | ||||
| 频率范围 | 47 ~ 63Hz | |||||
| 效率(Typ.) | 85.5% | 88% | 89% | |||
| 交流电流(Typ.) | 2.25A/115VAC 1.3A/230VAC | |||||
| 浪涌电流(Typ.) | 20A/115VAC 35A/230VAC | |||||
| 漏电流 | <1mA / 240VAC | |||||
| 保护 | 过负载 | 额定输出功率的105%~ 130% | ||||
| 保护模式:恒流模式，负载异常条件移除后可自动恢复 | ||||||
| 过电压 | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |||
| 保护模式:关断输出，电源重启后可恢复正常输出 | ||||||
| 过温度 | 关断输出，电源重启后可恢复正常输出 | |||||
| 环境 | 工作温度 | -20～+70℃ (请参考"减额曲线") | ||||
| 工作湿度 | 20 ~ 95% RH,无冷凝 | |||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||
| 温度系数 | ±0.03%/℃ (0～50℃) | |||||
| 耐振动 | 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 | |||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL508,EAC TP TC 004, TUV BS EN/EN62368-1认证通过;(满足BS EN/EN60204-1) | ||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC | |||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH | |||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | |||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020 | |||||
| 其它 | MTBF | 2636.8K hrs min. Telcordia SR-332 (Bellcore) ; 453.3K hrs min. MIL-HDBK-217F (25℃) | ||||
| 尺寸 | 40*125.2*113.5mm (W*H*D) | |||||
| 包装 | 0.6Kg; 20pcs/13Kg/1.16CUFT | |||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 5. 安装距离 : 当永久加载全功率时推荐顶部距离40mm 底部距离20mm 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。 6. 低输入电压情况下需减额输出，具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||
