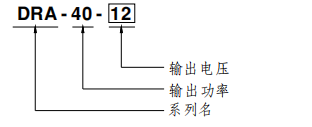

型号 | DRA-40-12 | DRA-40-24 | |||
输出 | 直流电压 | 12V | 24V | ||
恒流范围 | 3~12V | 3~24V | |||
额定电流 | 3.34A | 1.7A | |||
电流范围 | 0 ~ 3.34A | 0 ~ 1.7A | |||
额定功率 | 40.08W | 40.8W | |||
纹波与噪声(max)备注2 | 120mVp-p | 150mVp-p | |||
电压调整范围 | 12 ~ 15V | 24 ~ 30V | |||
电压精度备注3 | ±1.0% | ±1.0% | |||
线性调整率 | ±0.5% | ±0.5% | |||
负载调整率 | ±0.5% | ±0.5% | |||
启动、上升时间备注4 | 400ms, 90ms/230VAC 800ms, 90ms/115VAC(满载时) | ||||
保持时间(Typ.) | 50ms/230VAC 10ms/115VAC(满载时) | ||||
输入 | 电压范围 | 90 ~ 264VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入] | |||
频率范围 | 47 ~ 63Hz | ||||
效率(Typ.) | 85% | 87% | |||
交流电流(Typ.) | 0.8A/115VAC 0.6A/230VAC | ||||
浪涌电流(Typ.) | 冷启动30A/115VAC 60A/230VAC | ||||
保护 | 过负载 | 额定输出功率的95%~ 108% | |||
保护模式:恒流限制模式,负载异常条件移除后可自动恢复 | |||||
过电压 | 14.49 ~ 18.63V | 28.98 ~ 37.26V | |||
保护模式:关断输出电压,电源重启后可恢复正常输出 | |||||
环境 | 工作温度 | -30~+70℃ (请参考"减额曲线") | |||
工作湿度 | 20 ~ 90% RH,无冷凝 | ||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||
温度系数 | ±0.03%/℃ (0~55℃) | ||||
耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟 | ||||
安规和电磁兼容 (备注5) | 安全规范 | UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过 | |||
耐压 | I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC | ||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 | ||||
电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3,A级轻工业标准,EAC TP TC 020 | ||||
其它 | MTBF | 2940.7K hrs min. Telcordia SR-332 (Bellcore) ; 439.3K hrs min. MIL-HDBK-217F (25℃) | |||
尺寸 | 40*90*100mm (W*H*D) | ||||
包装 | 0.3Kg; 42pcs/13.6Kg/0.82CUFT | ||||
备注 | 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 启动时间是在冷机启动下测得,快速开关机可能会延长启动时间。 5. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照“EMI测试声明书”。 6. 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话,推荐空间距离是15mm。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明:详情请参阅 |
